Плиты опорные ТС-632.00.00 серия 5.903-13 выпуск 8-95 диэлектрические

Опора трубопровода TS-632 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Плиты опорные ТС-632.00.00 серия 5.903-13 (выпуск 8-95) диэлектрические Дн 32 - 1420 мм.

Плиты опорные с диэлектрической прокладкой для трубопроводов диаметром от 32 до 426 мм. Изготавливаются по чертежу ТС-632.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Плиты опорные диэлектрические ТС-632.00.00 применяется совместно с опорами скользящими. Прокладка диэлектрическая выполняет функцию защиты трубопровода от «блуждающих» токов. Полностью отсутствует соприкосновение металлических частей опоры и несущих конструкций.

Опорная плита ТС-632 состоит из: Плита опорная — 1 шт. Прокладка диэлектрическая — 1 шт.

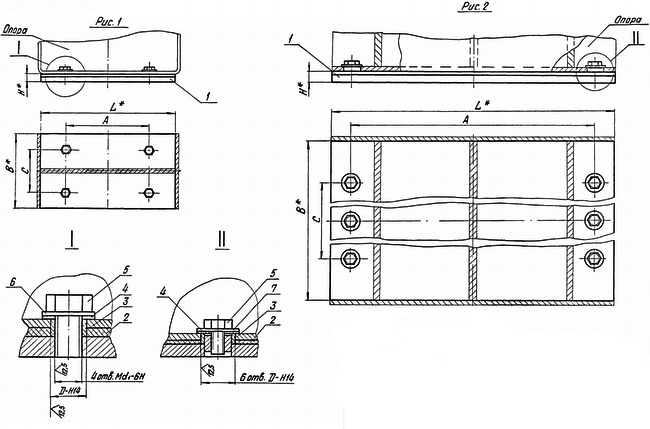

1768542922329-784193401-plita_opornaya_ts_632_razmery_fill_650x429

Технические параметры:

№	Наименование	Для трубопровода, Дн	Длинна, мм	Ширина, мм	Толщина, мм	Масса изделия, кг
1	ТС-632.00.000	32, 38, 45	160	50	8	0,44
2	ТС-632.00.000 - 01	32, 38, 45	330	50	8	0,88
3	ТС-632.00.000 - 02	57, 76	160	70	8	0,61
4	ТС-632.00.000 - 03	57, 76	330	70	8	1,21
5	ТС-632.00.000 - 04	89, 108	160	90	8	0,77
6	ТС-632.00.000 - 05	89, 108	330	90	8	1,55
7	ТС-632.00.000 - 06	133, 159	160	120	8	1,01
8	ТС-632.00.000 - 07	133, 159	330	120	8	2,06
9	ТС-632.00.000 - 08	194	170	170	10	1,99
10	ТС-632.00.000 - 09	194	340	170	10	3,92
11	ТС-632.00.000 - 10	194	680	17	10	7,78
12	ТС-632.00.000 - 11	219	170	170	10	1,99
13	ТС-632.00.000 - 12	219	340	170	10	3,92
14	ТС-632.00.000 - 13	219	680	170	10	7,78
15	ТС-632.00.000 - 14	273	170	170	10	1,99
16	ТС-632.00.000 - 15	273	340	170	10	3,92
17	ТС-632.00.000 - 16	273	680	170	10	7,78
18	ТС-632.00.000 - 17	325	170	270	10	3,19
19	ТС-632.00.000 - 18	325	340	270	10	6,23
20	ТС-632.00.000 - 19	325	680	270	10	12,37
21	ТС-632.00.000 - 20	377	170	270	10	3,19
22	ТС-632.00.000 - 21	377	340	270	10	6,23
23	ТС-632.00.000 - 22	377	680	270	10	12,37
24	ТС-632.00.000 - 23	426	170	270	10	3,19
25	ТС-632.00.000 - 24	426	340	270	10	6,23
