Name: Опоры ТС-671.00.00 серия 5.903-13 (выпуск 7-95) бугельного типа неподвижные с корпусом
Brand: АстронЭнерго
SKU: TS-671

Опоры ТС-671.00.00 серия 5.903-13 (выпуск 7-95) бугельного типа неподвижные с корпусом

Опора трубопровода TS-671 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры ТС-671.00.00 серия 5.903-13 выпуск 7-95 бугельного типа неподвижные с корпусом Дн 377 - 1420 мм.

Неподвижные бугельные опоры ТС-671 серия 5.903-13 вып. 7-95, для трубопроводов диаметром от 377 до 1420 мм. по чертежу ТС-671.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные бугельные ТС-671.00.00 с корпусом предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Защита от коррозии БТ-177 ГОСТ 5631-79 в 2 слоя по грунтовке.

Опора ТС-671 состоит из: Корпус — 1 шт. Упор — 4 шт. Бугель — 2 шт. Шпилька — 4 шт. Гайка — 16 шт.

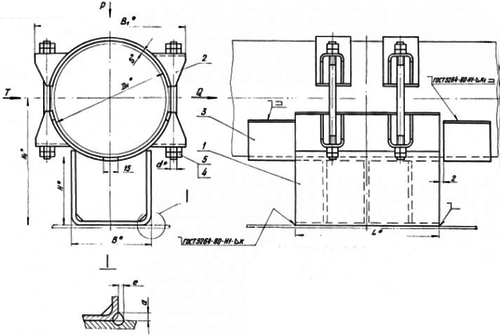

1768629090299-300369727-opora_ts_671_razmery_fill_500x336

Технические параметры:

№	Наименование	Дн	Осевая сила Q, кН (mc)	Боковая сила Т, кН (mc)	Вертикальная сила Р, кН (mc)	Н1	В1	Масса изделия, кг
1	ТС-670.00.00	57	20 (2)	-	10 (0,1)	130	95	3,8
2	ТС-670.00.00 - 01	20 (2)	-	10 (0,1)	180	95	4,4
3	ТС-670.00.00 - 02	20 (2)	-	10 (0,1)	230	95	4,0
4	ТС-670.00.00 - 03	76	20 (2)	-	10 (0,1)	138	115	4,3
5	ТС-670.00.00 - 04	20 (2)	-	10 (0,1)	188	115	5,5
6	ТС-670.00.00 - 05	20 (2)	-	10 (0,1)	238	115	6,6
7	ТС-670.00.00 - 06	89	20 (2)	-	4,2 (0,42)	145	130	4,8
8	ТС-670.00.00 - 07	20 (2)	-	4,2 (0,42)	195	130	5,9
9	ТС-670.00.00 - 08	20 (2)	-	4,2 (0,42)	245	130	7,1
10	ТС-670.00.00 - 09	108	50 (5)	20 (2)	5,7 (0,57)	154	150	6,3
11	ТС-670.00.00 - 10	50 (5)	20 (2)	5,7 (0,57)	204	150	7,6
12	ТС-670.00.00 - 11	50 (5)	20 (2)	5,7 (0,57)	254	150	8,9
13	ТС-670.00.00 - 12	133	60 (6)	20 (2)	6,0 (0,60)	165	195	7,9
14	ТС-670.00.00 - 13	60 (6)	20 (2)	6,0 (0,60)	215	195	9,9
15	ТС-670.00.00 - 14	60 (6)	20 (2)	6,0 (0,60)	265	195	10,5
16	ТС-670.00.00 - 15	159	60 (6)	20 (2)	8,8 (0,88)	180	220	10,9
17	ТС-670.00.00 - 16	60 (6)	20 (2)	8,8 (0,88)	230	220	12,2
18	ТС-670.00.00 - 17	60 (6)	20 (2)	8,8 (0,88)	280	220	13,5
19	ТС-670.00.00 - 18	219	160 (16)	100 (10)	12,5 (1,25)	210	290	20,9
20	ТС-670.00.00 - 19	160 (16)	100 (10)	12,5 (1,25)	260	290	23,7
21	ТС-670.00.00 - 20	160 (16)	100 (10)	12,5 (1,25)	310	290	26,5
22	ТС-670.00.00 - 21	273	240 (24)	150 (15)	24,2 (2,40)	237	360	24,5
23	ТС-670.00.00 - 22	240 (24)	150 (15)	24,2 (2,40)	287	360	27,4
24	ТС-670.00.00 - 23		240 (24)	150 (15)	24,2 (2,40)	337	360	30,2
25	ТС-670.00.00 - 24	325	300 (30)	200 (20)	31,0 (3,10)	263	435	30,5
26	ТС-670.00.00 - 25	300 (30)	200 (20)	31,0 (3,10)	313	435	33,9
27	ТС-670.00.00 - 26	300 (30)	200 (20)	31,0 (3,10)	363	435	37,3
28	ТС-670.00.00 - 27	377	380 (38)	200 (20)	37,0 (3,70)	289	485	32,8
29	ТС-670.00.00 - 28	380 (38)	200 (20)	37,0 (3,70)	339	485	36.2
30	ТС-670.00.00 - 29	380 (38)	200 (20)	37,0 (3,70)	389	485	39,6
