Name: Опоры ТС-669.00.00 серия 5.903-13 выпуск 7-95 хомутовые неподвижные, с дополнительными усиленными упорами
Brand: АстронЭнерго
SKU: TS-669

Опоры ТС-669.00.00 серия 5.903-13 выпуск 7-95 хомутовые неподвижные, с дополнительными усиленными упорами

Опора трубопровода TS-669 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-669.00.00 серия 5.903-13 выпуск 7-95 хомутовые неподвижные, с дополнительными усиленными упорами Дн 108 - 1020 мм.

Опоры ТС-669 серия 5.903-13 выпуск 7-95. Неподвижные хомутовые опоры для трубопроводов диаметром от 108 до 1420 мм. Изготавливаютсяпо чертежу ТС-669.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные хомутовые ТС-669.00.00 с дополнительными упорами предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Опора ТС-669 состоит из: Упор усиленный — 2 шт. Хомут — 1 шт.

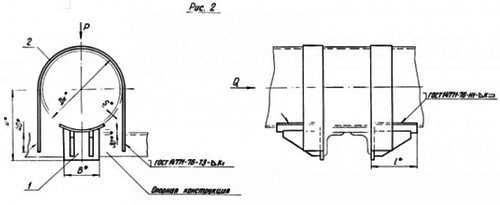

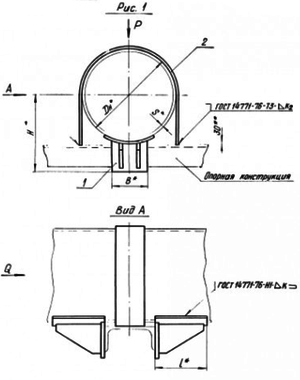

1768573537699-390562682-opora_ts_669_razmery_2_fill_500x205 1768573557773-632618491-opora_ts_669_razmery_fill_300x380

Технические параметры:

№	Наименование	Дн	Осевая сила Q, кН (mc)	Вертикальная сила Р, кН (mc)	S	Н	В	Масса изделия, кг
1	ТС-669.00.00	108	25 (2,5)	25 (2,5)	4	110	70	3,5
2	ТС-669.00.00 - 01	133	134	80	3,8
3	ТС-669.00.00 - 02	159	30 (0,3)	4,5	164	90	5,1
4	ТС-669.00.00 - 03	219	70 (0,7)	40 (4,0)	6	216	120	9,6
90 (0,9)	50 (5,0)	7	10,0
5	ТС-669.00.00 - 04	273	246	12,1
120 (12)	8	9,8
6	ТС-669.00.00 - 05	325	90 (9)	7	270	120	12,1
120 (12)	70 (7)	8
7	ТС-669.00.00 - 06	377	150 (15)	70 (7)	9	300	140	15,0
8	ТС-669.00.00 - 07	426	90 (9)	70 (7)	7	338	160	23,0
150 (15)	9
9	ТС-669.00.00 - 08	530	80 (8)	70 (7)	7	393	200	28,6
100 (10)	8
120 (12)	9
10	ТС-669.00.00 - 09	630	100 (10)	7	445	240	38,1
140 (14)	100 (10)	9
180 (18)	10
220 (22)	11
11	ТС-669.00.00 - 10	720	120 (12)	80 (8)	8	490	280	45,6
200 (20)	100 (10)	10
250 (25)	11
300 (30)	12
12	ТС-669.00.00 - 11	820	120 (12)	80 (8)	8	540	300	49,0
13	ТС-669.00.00 - 12	920	120 (12)	80 (8)	8	592	320	53,5
160 (16)	100 (10)	9
220 (22)	10
400 (40)	12
14	ТС-669.00.00-13	1020	220 (22)	100 (10)	10	642	360	68,5
260 (26)	11
350 (35)	12
450 (45)	14
15	ТС-669.00.00-14	108	25 (2,5)	25 (2,5)	4	110	70	3,8
16	ТС-669.00.00-15	133	134	80	4,2
17	ТС-669.00.00-16	159	30 (3,0)	4,5	164	90	5,6
18	ТС-669.00.00-17	219	70 (7,0)	40 (4,0)	6	216	120	9,6
90 (9,0)	50 (5,0)	7	10,0
19	ТС-669.00.00-18	273	246	12,1
120 (12)	8	10,0
20	ТС-669.00.00-19	325	90 (9)	7	270	120	14,5
120 (12)	70 (7)	8
21	ТС-669.00.00-20	377	150 (15)	70 (7)	9	300	140	17,7
22	ТС-669.00.00-21	426	90 (9)	70 (7)	7	338	160	26,0
150 (15)	9
23	ТС-669.00.00-22	530	80 (8)	70 (7)	7	393	200	32,0
100 (10)	8
120 (12)	9
24	ТС-669.00.00-23	630	100 (10)	8	445	240	46,2
140 (14)	100 (10)	10
180 (18)	11
220 (22)	12
25	ТС-669.00.00-24	720	120 (12)	80 (8)	8	490	280	54,5
200 (20)	100 (10)	10
250 (25)	11
300 (30)	12
26	ТС-669.00.00-25	820	120 (12)	80 (8)	8	540	300	59,0
160 (16)	100 (10)	9
200 (20)	10
300 (30)	12
27	ТС-669.00.00-26	920	120 (12)	80 (8)	8	592	320	64,5
160 (16)	100 (10)	9
220 (22)	10
400 (40)	12
28	ТС-669.00.00-27	1020	220 (22)	10	642	360	78,0

Опоры ТС-669.00.00 серия 5.903-13 выпуск 7-95 хомутовые неподвижные, с дополнительными усиленными упорами

Опоры ТС-669.00.00 серия 5.903-13 выпуск 7-95 хомутовые неподвижные, с дополнительными усиленными упорами Дн 108 - 1020 мм.

Технические параметры:

№

Наименование

Дн

Осевая сила Q, кН (mc)

Вертикальная сила Р, кН (mc)

S

Н

В

Масса изделия, кг
