Name: Опоры ТС-668.00.00 серия 5.903-13 выпуск 7-95 боковые неподвижные
Brand: АстронЭнерго
SKU: TS-668

Опоры ТС-668.00.00 серия 5.903-13 выпуск 7-95 боковые неподвижные

Опора трубопровода TS-668 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-668.00.00 серия 5.903-13 выпуск 7-95 боковые неподвижные

Неподвижные боковые опоры для трубопроводов диаметром от 219 до 1420 мм. по чертежу ТС-668.00.00СБ из углеродистой стали 3.

Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные боковые ТС-668.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Опора ТС-668 состоит из: Упор — 8 шт. Упор боковой (или подушка) — 2 шт.

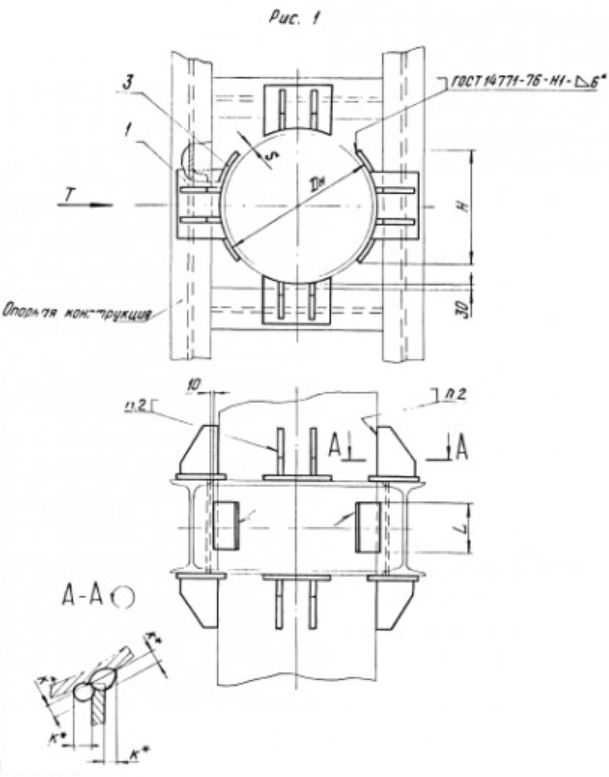

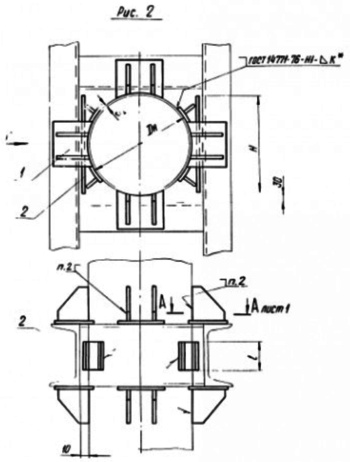

1768573144499-246117747-opora_ts_668_razmery 1768573157882-116294789-opora_ts_668_razmery_2_fill_350x462

Прайс лист и технические параметры:

№	Наименование	Дн	Боковая сила Т, кН (mc)	S	Н	l	k	Масса изделия, кг
1	ТС-668.00.00	219	7,5-15 (0,75-1,5)	6	164	80	6	24,8
2	ТС-668.00.00 - 01	273	10-30 (1-3)	7	200	100	6	24,5
3	ТС-668.00.00 - 02	325	10-30 (1-3)	8	240	100	6	28,8
4	ТС-668.00.00 - 03	377	20-50 (2-5)	9	277	120	8	33,4
5	ТС-668.00.00 - 04	426	25-60 (2,5-6)	7	310	120	8	59,1
40-90 (4-9)	9
6	ТС-668.00.00 - 05	530	35-70 (3,5-7)	7	388	160	8	74,1
40-85 (4-8,5)	8
50-110 (5-11)	9
7	ТС-668.00.00 - 06	630	40-70 (4-7)	7	327	200	8	79,6
60-120 (6-12)	9
80-160 (8-16)	10
90-180 (9-18)	11
8	ТС-668.00.00 - 07	720	50-90 (5-9)	8	372	200	8	97,0
70-140 (7-14)	10
80-170 (8-17)	11
100-120 (10-21)	12
99	ТС-668.00.00 - 08	820	40-90 (4-9)	8	422	200	8	102,9
50-110 (5-11)	9
60-130 (6-13)	10
90-190 (9-19)	12
10	ТС-668.00.00 - 09	920	50-100 (5-10)	8	476	250	8	122,7
60-120 (6-12)	9
80-160 (8-16)	10
120-270 (12-27)	12
11	ТС-668.00.00 - 10	1020	60-120 (6-12)	9	526	250	10	139,6
70-140 (7-14)	10
80-170 (8-17)	11
100-200 (10-20)	12
120-270 (12-27)	14
12	ТС-668.00.00 - 11	1220	60-120 (6-12)	9	626	300	10	185,8
90-180 (9-18)	11
100-200 (10-20)	12
120-270 (12-27)	14
13	ТС-668.00.00 - 12	1420	60-140 (6-14)	10	726	300	10	206,6
120-270 (12-27)	14
14	ТС-668.00.00-13	377	70 (7)	9	410	120	8	44,0
15	ТС-668.00.00-14	426	90 (9)	7	460	120	8	70,7
16	ТС-668.00.00-15	530	90 (9)	7	560	160	8	93,4
17	ТС-668.00.00-16	630	100 (10)	7	410	200	8	99,4
18	ТС-668.00.00-17	720	120 (12)	7	460	200	8	119,3
19	ТС-668.00.00-18	820	220 (22)	9	520	200	8	140,1
20	ТС-668.00.00-19	920	270 (27)	10	580	250	10	170,1
21	ТС-668.00.00-20	1020	270 (27)	10	640	250	10	191,4
22	ТС-668.00.00-21	1220	270 (27)	11	750	300	10	259,3
23	ТС-668.00.00-22	1420	270 (27)	14	870	300	10	239,3

Опоры ТС-668.00.00 серия 5.903-13 выпуск 7-95 боковые неподвижные
