Name: Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные
Brand: АстронЭнерго
SKU: TS-667

Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные

Опора трубопровода TS-667 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные Дн 426 - 1420 мм.

Неподвижные щитовые усиленные опоры для трубопроводов диаметром от 426 до 1420 мм. Изготавливаются по чертежу ТС-667.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные щитовые усиленные ТС-667.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Опора ТС-667 состоит из: Щит усиленный — 2 шт.

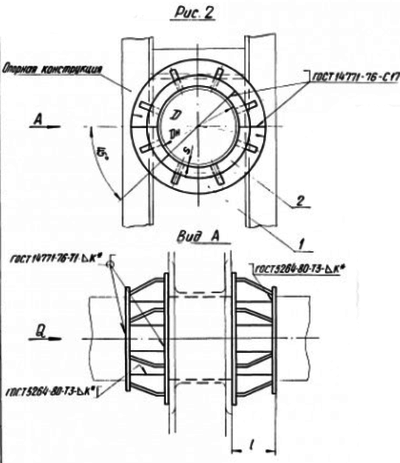

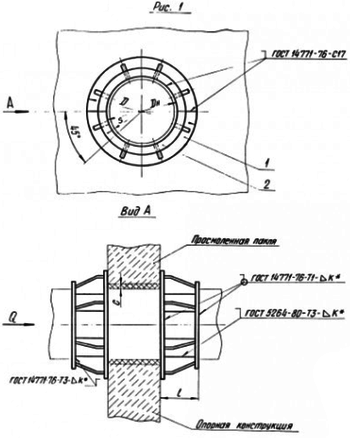

1768572772011-512603618-opora_ts_667_razmery_2_fill_400x463 1768572801811-26638157-opora_ts_667_razmery_fill_350x438

Технические параметры:

№	Наименование	Дн	Осевая сила Q,кН (mc)	S	D	l	c	Масса изделия, кг
1	ТС-667.00.00	426	550 (55)	7	610	144	30	48,8
2	ТС-667.00.00 - 01	530	800 (80)	8	740	174	40	69,2
3	ТС-667.00.00 - 02	630	1150 (115)	870	174	40	97,4
4	ТС-667.00.00 - 03	720	1450 (145)	9	975	174	40	114,3
5	ТС-667.00.00 - 04	820	1800 (180)	1110	238	40	142,8
6	ТС-667.00.00 - 05	920	2250 (225)	10	1220	242	40	212,4
7	ТС-667.00.00 - 06	1020	2650 (265)	1330	282	40	262,2
8	ТС-667.00.00 - 07	1220	3650 (365)	11	1570	302	40	334,6
9	ТС-667.00.00 - 08	1420	4850 (485)	10	1640	306	40	282,0
10	ТС-667.00.00 - 09	6000 (600)	14	1820	315	430,0

Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные

Опоры ТС-667.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные усиленные Дн 426 - 1420 мм.

Технические параметры:

№

Наименование

Дн

Осевая сила Q,кН (mc)

S

D

l

c

Масса изделия, кг
