Опоры ТС-666.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные

Опора трубопровода TS-666 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Наименование	DN	Dн, мм	Вес, кг	Материал	Цена	Статус
Опоры ТС-666.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные	—	—	—	—	—	Доступно на заказ

Опоры ТС-666.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные.

Неподвижные щитовые опоры для трубопроводов диаметром от 108 до 1420 мм. Изготавливаются по чертежу ТС-666.00.00СБ из углеродистой стали 3. Возможно изготовление

из стали 20, 09Г2С.

Опоры неподвижные щитовые ТС-666.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Опора ТС-666 состоит из:

Щит — 2 шт.

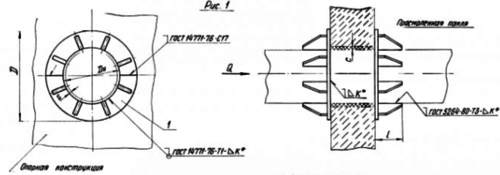

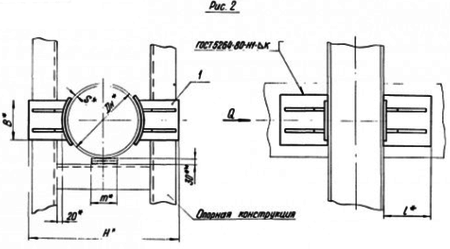

1768572053034-834914229-opora_ts_666_razmery_fill_500x175 1768572098996-353408528-opora_ts_662_razmery_2_fill_450x249

Технические параметры:

№	Наименование	Дн	Осевая сила Q,кН (mc)	S	D	l	c	Масса изделия, кг
1	ТС - 666.00.00	108	50 (5)	4	225	110	20	8,4
2	ТС - 666.00.00 - 01	133	70 (7)	245	110	20	8,8
3	ТС - 666.00.00 - 02	159	100 (10)	5	282	110	20	10,4
4	ТС - 666.00.00 - 03	219	200 (20)	7	365	110	30	16,4
5	ТС - 666.00.00 - 04	273	240 (24)	8	420	110	30	18,4
6	ТС - 666.00.00 - 05	325	300 (30)	8	480	110	30	23,8
7	ТС - 666.00.00 - 06	377	380 (38)	9	540	110	30	27,8
8	ТС - 666.00.00 - 07	426	320 (32)	7	610	132	30	45,6
550 (55)	10
9	ТС - 666.00.00 - 08	530	400 (40)	7	670	152	40	33,3
10	ТС - 666.00.00 - 09	550 (55)	9	740	162	50,4
11	ТС - 666.00.00 - 10	630	500 (50)	8	780	152	40	37,4
12	ТС - 666.00.00 - 11	850 (85)	10	870	70,8
13	ТС - 666.00.00 - 12	720	700 (70)	9	975	152	40	48,8
14	ТС - 666.00.00 - 13	950 (95)	11	81,6
15	ТС - 666.00.00 - 14	820	1300 (130)	9	1110	196	40	87,6
16	ТС - 666.00.00 - 15	1650 (165)	11	40	140,3
17	ТС - 666.00.00 - 16	920	2200 (220)	10	1220	226	40	110,0
18	ТС - 666.00.00 - 17	40	169,0
19	ТС - 666.00.00 - 18	1020	2400 (240)	1330	266	40	122,6
20	ТС - 666.00.00 - 19	14	40	197,4
21	ТС - 666.00.00 - 20	1220	3100 (310)	11	1570	286	40	149,0
22	ТС - 666.00.00 - 21	14	40	239,2
23	ТС - 666.00.00 - 22	1420	3300 (330)	1820	300	40	190,0
24	ТС - 666.00.00 - 23	40	411,0
