Name: Опоры ТС-664.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные усиленные
Brand: АстронЭнерго
SKU: TS-664

Опоры ТС-664.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные усиленные

Опора трубопровода TS-664 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-664.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные усиленные Дн 426 - 1420 мм

Неподвижные двухупорные усиленные опоры для трубопроводов диаметром от 219 до 1420 мм. Изготавливаются по чертежу ТС-663.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные четырехупорные усиленные ТС-664.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Опора ТС-664 состоит из: Упор усиленный — 8 шт.

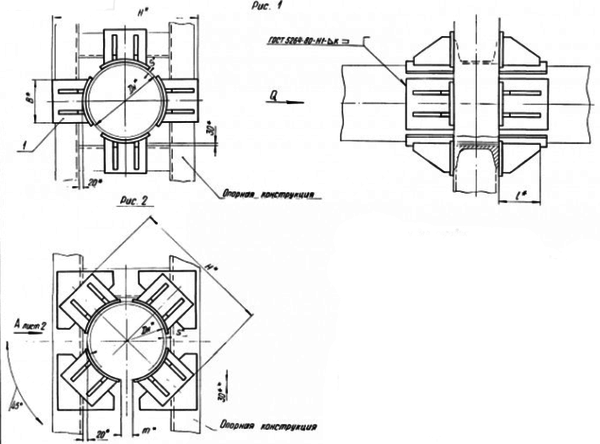

1768571126133-380079809-opora_ts_664_razmery_fill_600x444

Технические параметры:

№	Наименование	Дн	Осевая сила Q,кН (mc) для опорных конструкций	Ширина, мм	Длинна, мм	Масса изделия, кг
железобетонных	стальных
1	ТС-664.00.00	426	400 (40)	400 (40)	160	666	74,2
2	ТС-664.00.00 - 01	530	550 (55)	550 (55)	200	786	92,8
3	ТС-664.00.00 - 02	630	550 (55)	550 (55)	240	890	109,6
4	ТС-664.00.00 - 03	720	900 (90)	900 (90)	280	980	133,0
5	ТС-664.00.00 - 04	820	900 (90)	900 (90)	300	1080	140,0
6	ТС-664.00.00 - 05	920	1100 (110)	1200 (120)	320	1184	162,0
7	ТС-664.00.00 - 06	1020	1300 (130)	1400 (140)	360	1284	198,0
8	ТС-664.00.00 - 07	1220	1100 (110)	1100 (110)	400	1504	257,0
9	ТС-664.00.00 - 08	1420	1700 (170)	1700 (170)	500	1704	304,0

Опоры ТС-664.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные усиленные

Опоры ТС-664.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные усиленные Дн 426 - 1420 мм

Технические параметры:

№

Наименование

Дн

Осевая сила Q,кН (mc) для опорных конструкций

Ширина, мм

Длинна, мм

Масса изделия, кг

железобетонных

стальных
