Name: Опоры ТС-663.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные, с дополнительными подушками
Brand: АстронЭнерго
SKU: TS-663

Опоры ТС-663.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные, с дополнительными подушками

Опора трубопровода TS-663 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры ТС-663.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные, с дополнительными подушками Дн 219 - 1420 мм.

Неподвижные двухупорные усиленные опоры для трубопроводов диаметром от 108 до 1420 мм. Изготавливаются по чертежу ТС-662.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные двухупорные усиленные ТС-663.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Опора ТС-663 состоит из: Упор усиленный — 4 шт. Подушка — 4 шт.

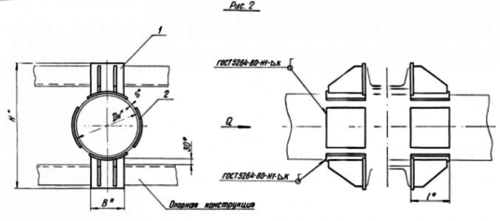

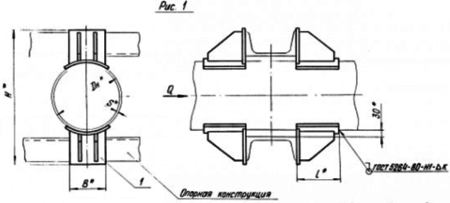

1768551031768-131220-opora_ts_663_razmery_2_fill_500x221 1768545434767-675294529-opora_ts_662_razmery_fill_450x203

Технические параметры:

№	Наименование	Дн	к=S	Осевая сила Q,кН (mc)	Ширина, мм	Длинна, мм	Масса изделия, кг
1	ТС - 663.00.00	219	6,0+²	140 (14)	120	432	19,14
2	ТС - 663.00.00 - 01	273	6,0+²	120 (12)	120	492	18,64
3	ТС - 663.00.00 - 02	325	6,0+²	120 (12)	120	542	21,60
4	ТС - 663.00.00 - 03	377	9,0+²	200 (20)	140	596	28,78
5	ТС - 663.00.00 - 04	426	7,0+²	150 (15)	160	676	46,04
6	ТС - 663.00.00 - 05	530	8,0+²	200 (20)	200	786	59,30
7	ТС - 663.00.00 - 06	630	8,0+²	200 (20)	240	890	73,20
8	ТС - 663.00.00 - 07	720	9,0+²	250 (25)	280	980	90,00
9	ТС - 663.00.00 - 08	820	9,0+²	250 (25)	300	1080	95,20
10	ТС - 663.00.00 - 09	920	10,0+²	400 (40)	320	1184	108,00
11	ТС - 663.00.00 - 10	1020	10,0+²	400 (40)	360	1284	141,20
12	ТС - 663.00.00 - 11	1220	11,0+²	550 (55)	400	1504	184,80
13	ТС - 663.00.00 - 12	1420	14,0+²	850 (85)	500	1704	224,00

Опоры ТС-663.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные, с дополнительными подушками

Опоры ТС-663.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные, с дополнительными подушками Дн 219 - 1420 мм.
