Опоры ТС-662.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные

Опора трубопровода TS-662 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-662.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные Дн 108 - 1420 мм.

Неподвижные двухупорные усиленные опоры для трубопроводов диаметром от 108 до 1420 мм. Изготавливаются по чертежу ТС-662.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные двухупорные усиленные ТС-662.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Опора ТС-662 состоит из: Упор усиленный — 4 шт.

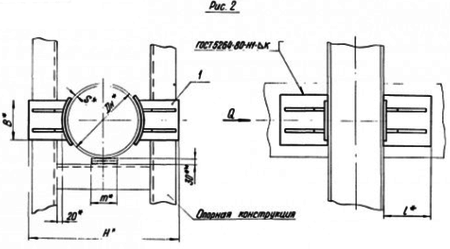

1768545407800-357404725-opora_ts_662_razmery_2_fill_450x249 1768545434767-675294529-opora_ts_662_razmery_fill_450x203

Технические параметры:

№	Наименование	Дн	к=S	Осевая сила Q,кН (mc)	Ширина, мм	Высота, мм	Масса изделия, кг
1	ТС-662.00.00	108	4,0+¹	50 (5)	70	238	5,60
2	ТС-662.00.00-01	133	4,0+¹	50 (5)	80	268	5,92
3	ТС-662.00.00-02	159	4,5+¹	60 (6)	90	328	8,36
4	ТС-662.00.00-03	219	6,0+²	90 (9)	120	432	15,70
5	ТС-662.00.00-04	273	6,0+²	100 (10)	120	492	15,20
6	ТС-662.00.00-05	325	6,0+²	100 (10)	120	542	17,40
7	ТС-662.00.00-06	377	9,0+²	150 (15)	140	596	22,10
8	ТС-662.00.00-07	426	7,0+²	120 (12)	160	676	37,00
9	ТС-662.00.00-08	530	8,0+²	140 (14)	200	786	46,00
10	ТС-662.00.00-09	630	8,0+²	170 (17)	240	890	54,80
11	ТС-662.00.00-10	720	9,0+²	200 (20)	280	980	66,80
12	ТС-662.00.00-11	820	9,0+²	200 (20)	300	1080	70,40
13	ТС-662.00.00-12	920	10,0+²	250 (25)	320	1184	76,00
14	ТС-662.00.00-13	1020	10,0+²	280 (28)	360	1284	99,20
15	ТС-662.00.00-14	1220	11,0+²	350 (35)	400	1504	128,80
16	ТС-662.00.00-15	1420	14,0+²	550 (55)	500	1704	152,00

Опоры ТС-662.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные

Опоры ТС-662.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные усиленные Дн 108 - 1420 мм.

Технические параметры:

№

Наименование

Дн

к=S

Осевая сила Q,кН (mc)

Ширина, мм

Высота, мм

Масса изделия, кг
