Name: Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные
Brand: АстронЭнерго
SKU: TS-661

Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные

Опора трубопровода TS-661 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные Дн 133 - 1420 мм.

Неподвижные четырехупорные опоры для трубопроводов диаметром от 133 до 1420 мм.

Изготавливаются по чертежу ТС-661.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные четырехупорные ТС-661.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Опора ТС-661 состоит из: Упор — 8 шт.

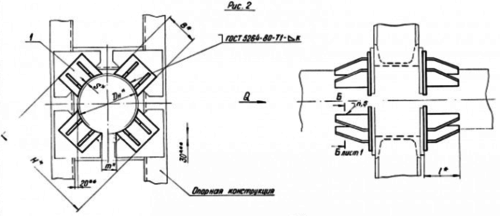

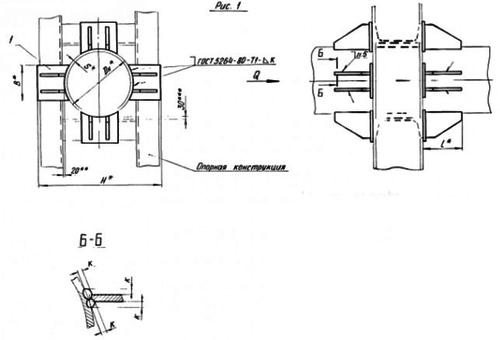

1768544928752-508109675-opora_ts_661_razmery_2_fill_500x216 1768544940283-490115948-opora_ts_661_razmery_fill_500x340

Технические параметры:

№	Наименование	Дн	к=S	Осевая сила Q,кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
1	ТС-661.00.00	133	4+¹	70 (7)	260	80	8,8
5+¹	70 (7)
2	ТС-661.00.00-01	159	4+¹	100 (10)	320	90	13,2
5+²	100 (10)
3	ТС-661.00.00-02	219	4+¹	120 (12)	420	120	23,3
7+²	150 (15)
4	ТС-661.00.00-03	273	6+¹	120 (12)	480	120	22,5
8+²	180 (18)
5	ТС-661.00.00-04	325	6+¹	120 (12)	530	120	25,2
8+²	220 (22)
6	ТС-661.00.00-05	377	6+²	150 (15)	580	140	28,3
9+²	250 (25)
7	ТС-661.00.00-06	426	7+²	180 (18)	660	160	53,4
10+²	300 (30)
8	ТС-661.00.00-07	530	8+²	180 (18)	770	200	64,6
11+²	250 (25)
9	ТС-661.00.00-08	630	8+²	360 (36)	870	240	67,7
12+²	450 (45)
10	ТС-661.00.00-09	720	9+²	360 (36)	960	280	82,4
11+²	550 (55)
11	ТС-661.00.00-10	820	9+²	450 (45)	1060	300	86,4
11+²	650 (65)
12	ТС-661.00.00-11	920	10+²	480 (48)	1160	320	92,0
14+²	550 (55)
13	ТС-661.00.00-12	1020	10+²	750 (75)	1260	360	105,0
14+²	950 (95)
14	ТС-661.00.00-13	1220	11+²	1000 (100)	1480	400	136,0
1000 (100)
15	ТС-661.00.00-14	1420	14+²	1000 (100)	1680	500	151,0

Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные

Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные Дн 133 - 1420 мм.

Технические параметры:

№

Наименование

Дн

к=S

Осевая сила Q,кН (mc)

Высота, мм

Ширина, мм

Масса изделия, кг
