Опоры ТС-660.00.00 серия 5.903-13 выпуск 7-95 двухупорные неподвижные

Опора трубопровода TS-660 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-660.00.00 серия 5.903-13 (выпуск 7-95) двухупорные неподвижные Дн 32 - 1420 мм.

Неподвижные двухупорные опоры для трубопроводов диаметром от 32 до 1420 мм. Изготавливаются по чертежу ТС-660.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С. Состоят из двух упоров.

Опоры неподвижные двухупорные ТС-660.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Опора ТС-660 состоит из: Упор — 4 шт.

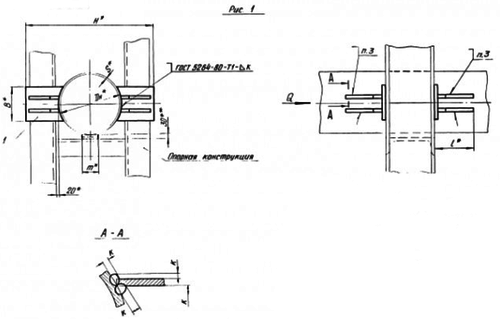

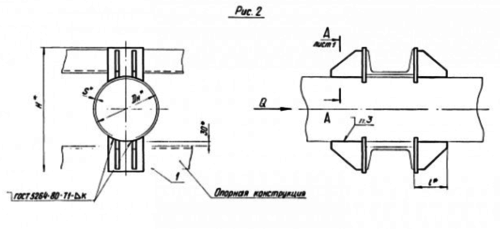

1768544623100-681506194-opora_ts_660_razmery_2_fill_500x229 1768544635412-454782542-opora_ts_660_razmery_fill_500x319

Технические параметры:

№	Наименование	Дн	к=S	Осевая сила Q,кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
1	ТС-660.00.00	32	1,8+¹	15 (1,5)	110	20	0,56
2	ТС-660.00.00-01	38	2+¹	15 (1,5)	140
3	ТС-660.00.00-02	45	2+¹	15 (1,5)	150	30	0,64
4	ТС-660.00.00-03	57	3+¹	20 (2,0)	180	40	1,04
5	ТС-660.00.00-04	76	3+¹	20 (2,0)	210	50	1,12
6	ТС-660.00.00-05	89	3+¹	20 (2,0)	230	60	1,28
7	ТС-660.00.00-06	108	3,5+¹	30 (3,0)	70	4,24
3,5+¹	40 (4,0)	80
8	ТС-660.00.00-07	133	4+¹	40 (4,0)	260	120	4,40
4+¹	40 (4,0)	120
9	ТС-660.00.00-08	159	4+¹	40 (4,0)	320	120	6,60
4+¹	40 (4,0)	120
10	ТС-660.00.00-09	219	4+¹	40 (4,0)	420	120	11,60
8+²	60 (6,0)	120
11	ТС-660.00.00-10	273	6+¹	40 (4,0)	480	120	11,30
8+²	60 (6,0)	120
12	ТС-660.00.00-11	325	6+¹	40 (4,0)	530	120	12,60
8+²	70 (7,0)	120
13	ТС-660.00.00-12	377	6+²	60 (6,0)	580	140	14,10
9+²	80 (8,0)
14	ТС-660.00.00-13	426	7+²	60 (6,0)	660	160	26,70
10+²	100 (10,0)
15	ТС-660.00.00-14	530	8+²	60 (6,0)	770	200	32,30
11+²	100 (10,0)
16	ТС-660.00.00-15	630	8+²	80 (8,0)	870	240	33,80
12+²	150 (15,0)
17	ТС-660.00.00-16	720	9+²	140 (14,00)	960	280	41,20
11+²	180 (18,0)
18	ТС-660.00.00-17	820	10+²	150 (15,0)	1060	300	43,20
12+²	220 (22,0)
19	ТС-660.00.00-18	920	10+²	160 (16,0)	1160	320	46,00
10+²	160 (16,0)
20	ТС-660.00.00-19	1020	10+²	400 (40,0)	1260	360	52.80
10+²	400 (40,0)
21	ТС-660.00.00-20	1220	11+²	400 (40,0)	1460	400	68,40
11+²	400 (40,0)
22	ТС-660.00.00-21	1420	14+²	400 (40,0)	1680	500	75,60
14+²	400 (40,0)
