Опоры ТС-659.00.00 серии 5.903-13 выпуск 7-95 хомутовые неподвижные
Серия 5.903-13 5.903-13

Опоры ТС-659.00.00 серии 5.903-13 выпуск 7-95 хомутовые неподвижные

Опора трубопровода TS-659 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена
от 240,00 ₽
Доступно на заказ
Запрос КП
Отгрузка со склада: Балашиха, Некрасова 14к1
Бесплатная доставка до СДЭК и ПЭК

11 типоразмеров в серии

Опоры ТС-659.00.00  серия 5.903-13 выпуск 7-95 хомутовые неподвижные Дн 32 - 219 мм.

Неподвижные хомутовые опоры для трубопроводов диаметром от 32 до 219 мм. Изготавливаются по чертежу ТС-659.00.00СБ серии 5.903-13 вып. 7-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры неподвижные хомутовые ТС-659.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

 Опора ТС-659 состоит из: Хомут — 1 шт. Упор — 2 шт.

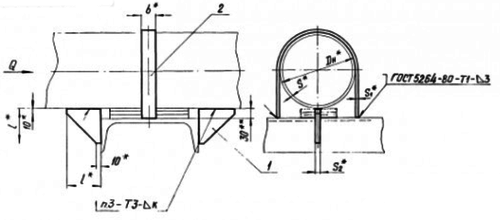

1768543354833-268045848-opora_ts_659_razmery_fill_500x220

         Технические параметры:

№

Наименование

Для трубопровода Дн

к=S

Осевая сила Q,кН (mc)

Масса изделия, кг.

1

ТС-659.00.00

32

2,0

5 (0,5)

0,3

2

ТС-659.00.00-01

38

2,0

5 (0,5)

0,3

3

ТС-659.00.00-02

45

2,5

5 (0,5)

0,4

4

ТС-659.00.00-03

57

3,0

5 (0,5)

0,4

5

ТС-659.00.00-04

76

3,0

10 (1,0)

0,5

6

ТС-659.00.00-05

89

3,0

10 (1,0)

0,5

7

ТС-659.00.00-06

108

3,5

25 (2,5)

1,2

8

ТС-659.00.00-07

133

4,0

25 (2,5)

1,2

9

ТС-659.00.00-08

159

5,0

25 (2,5)

1,3

10

ТС-659.00.00-09

219

6,0

25 (2,5)

1,5
