Опоры ТС-631.00.00 серия 5.903-13 выпуск 8-95 подвижные для сварных отводов

Опора трубопровода TS-631 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-631.00.00 серия 5.903-13 выпуск 8-95 подвижные для сварных отводов Дн 108 - 1420 мм.

Опоры сварных отводов для трубопроводов диаметром от 108 до 1420 мм. Изготавливаются по чертежу ТС-631.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опоры подвижные ТС-631.00.00 предназначены для монтажа сварных отводов трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

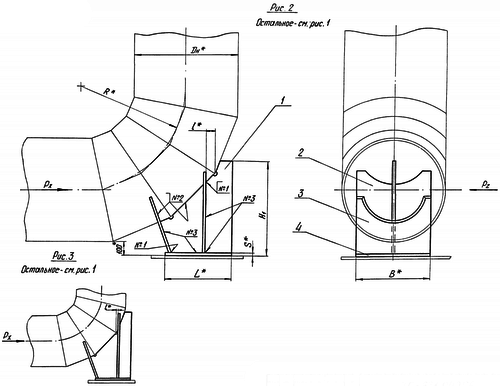

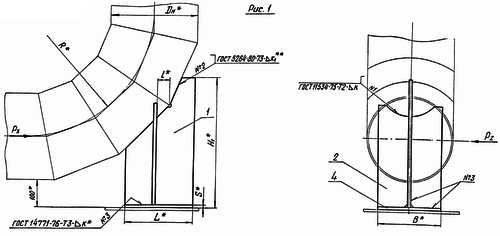

1768542659466-902688350-opora_ts_631_razmery_2_fill_500x386 1768542675042-4241763-opora_ts_631_razmery_fill_500x236

Технические параметры:

№	Наименование	Дн	Допускаемая вертикальная нагрузка кН (mc)	Высота, мм	Длина, мм	Ширина, мм	Масса изделия, кг
1	ТС-631.000	108	3 (300)	311	120	80	3,2
2	ТС-631.000 - 01	133	4 (400)	321	130	100	3,6
3	ТС-631.000 - 02	159	5 (500)	336	140	110	3,9
4	ТС-631.000 - 03	219	10 (1000)	373	160	140	6,4
5	ТС-631.000 - 04	273	15 (1500)	413	180	170	8,7
6	ТС-631.000 - 05	325	20 (2000)	477	210	210	16,0
7	ТС-631.000 - 06	377	25 (2500)	532	230	210	19,0
8	ТС-631.000 - 07	426	30 (3000)	596	270	250	27,0
9	ТС-631.000 - 08	530	40 (4000)	711	330	310	39,0
10	ТС-631.000 - 09	530	40 (4000)	516	300	300	36,0
11	ТС-631.000 - 10	630	50 (5000)	1016	550	360	112,0
12	ТС-631.000 - 11	630	50 (5000)	616	360	360	56,0
13	ТС-631.000 - 12	720	62 (6200)	1116	620	400	146,0
14	ТС-631.000 - 13	720	62 (6200)	666	400	400	77,0
15	ТС-631.000 - 14	820	80 (8000)	1266	700	450	187,0
16	ТС-631.000 - 15	820	80 (8000)	766	460	450	99,0
17	ТС-631.000 - 16	1020	124 (12400)	1516	850	550	268,0
18	ТС-631.000 - 17	1020	124 (12400)	916	550	550	146,0
19	ТС-631.000 - 18	1220	167 (16700)	1766	1000	650	381,0
20	ТС-631.000 - 19	1220	167 (16700)	1116	670	650	216,0
21	ТС-631.000 - 20	1420	210 (21000)	2016	1150	760	566,0
22	ТС-631.000 - 21	1420	210 (21000)	760	760	760	273,0
