Name: Опоры ТС-630.00.00 серия 5.903-13 выпуск 8-95 катковые с корпусной приварной опорой
Brand: АстронЭнерго
SKU: TS-630

Опоры ТС-630.00.00 серия 5.903-13 выпуск 8-95 катковые с корпусной приварной опорой

Опора трубопровода TS-630 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры ТС-630.00.00 серия 5.903-13 выпуск 8-95 катковые с корпусной приварной опорой Дн 720 - 1420 мм.

Опоры катковые ТС-630.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Катковые опоры для трубопроводов диаметром от 720 до 1420 мм. Изготавливаются по чертежу ТС-630.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опора ТС-630 катковая состоит из: Плита опорная — 1 шт. Обойма катковая — 1 шт. Опора — 1 шт.

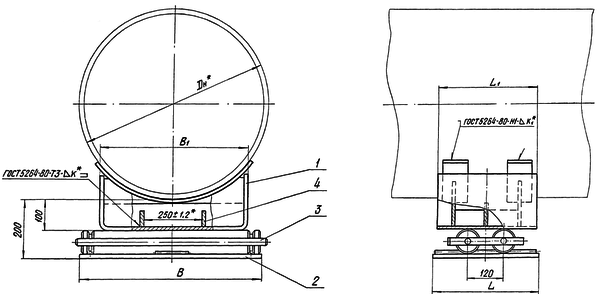

1768483519598-599803842-opora_ts_630_razmery_fill_600x294

Технические параметры:

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Наибольшее перемещение трубопровода	Длина, мм	Ширина, мм	Масса изделия, кг
1	ТС-630.00.000	720	180 (18000)	200	360	660	117,49
2	ТС-630.00.000 - 01	720	180 (18000)	800	640	660	151,15
3	ТС-630.00.000 - 02	820	180 (18000)	200	360	660	116,63
4	ТС-630.00.000 - 03	820	180 (18000)	800	640	660	149,99
5	ТС-630.00.000 - 04	920	220 (22000)	200	360	660	124,69
6	ТС-630.00.000 - 05	920	220 (22000)	800	640	660	162,62
7	ТС-630.00.000 - 06	1020	300 (30000)	200	360	860	167,79
8	ТС-630.00.000 - 07	1020	300 (30000)	800	640	860	217,28
9	ТС-630.00.000 - 08	1220	400 (40000)	200	360	860	169,63
10	ТС-630.00.000 - 09	1220	300 (30000)	800	640	860	218,22
11	ТС-630.00.000 - 10	1420	500 (50000)	200	360	860	180,07
12	ТС-630.00.000 - 11	1420	300 (30000)	800	640	860	234,90

Опоры ТС-630.00.00 серия 5.903-13 выпуск 8-95 катковые с корпусной приварной опорой

Опоры ТС-630.00.00 серия 5.903-13 выпуск 8-95 катковые с корпусной приварной опорой Дн 720 - 1420 мм.

Технические параметры:

№

Наименование

Дн

Наибольшая вертикальная нагрузка кН (mc)

Наибольшее перемещение трубопровода

Длина, мм

Ширина, мм

Масса изделия, кг
