Серия 5.903-13 5.903-13

Опоры ТС-627.00.00 серия 5.903-13 выпуск 8-95 бугельного типа скользящие, с двумя бугелями

Опора трубопровода TS-627 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Наименование	DN	Dн, мм	Вес, кг	Материал	Цена	Статус
Опоры ТС-627.00.00 серия 5.903-13 выпуск 8-95 бугельного типа скользящие, с двумя бугелями	—	—	—	—	—	Доступно на заказ

Опоры ТС-627.00.00 серия 5.903-13 выпуск 8-95 бугельного типа скользящие, с двумя бугелями Дн 377 - 1420 мм.

Опоры подвижные бугельные ТС-627.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Бугельные опоры для трубопроводов диаметром от 377 до 1420 мм. Изготавливаются по чертежу ТС-627.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

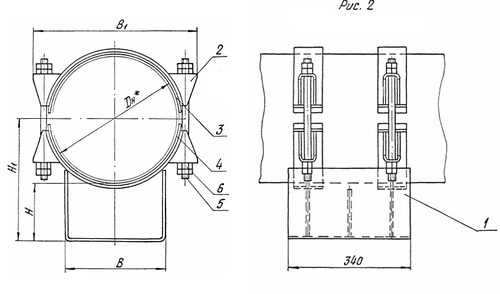

Опора ТС-627 бугельного типа с двумя бугелями состоит из:

Корпус — 1 шт. Бугель -2 шт. Шпилька — 4 шт. Гайка — 16 шт. Прокладка диэлектрическая — 4 шт.

1768482699927-955696304-opora_ts_627_razmery_2_fill_500x294

Технические параметры:

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
16	ТС-627.00.000 - 15	377	70 (7000)	292	485	22
17	ТС-627.00.000 - 16	377	70 (7000)	342	485	25
18	ТС-627.00.000 - 17	377	70 (7000)	392	485	27
19	ТС-627.00.000 - 18	426	70 (7000)	318	540	26
20	ТС-627.00.000 - 19	426	70 (7000)	368	540	29
21	ТС-627.00.000 - 20	426	70 (7000)	418	540	31
22	ТС-627.00.000 - 21	480	125 (12500)	345	600	42
23	ТС-627.00.000 - 22	480	125 (12500)	395	600	46
24	ТС-627.00.000 - 23	480	125 (12500)	445	600	51
25	ТС-627.00.000 - 24	530	125 (12500)	370	650	48
26	ТС-627.00.000 - 25	530	125 (12500)	420	650	52
27	ТС-627.00.000 - 26	530	125 (12500)	470	650	56
28	ТС-627.00.000 - 27	630	125 (12500)	420	745	59
29	ТС-627.00.000 - 28	630	125 (12500)	470	745	63
30	ТС-627.00.000 - 29	630	125 (12500)	520	745	66
31	ТС-627.00.000 - 30	720	220 (22000)	465	860	73
32	ТС-627.00.000 - 31	720	220 (22000)	515	860	79
33	ТС-627.00.000 - 32	720	220 (22000)	565	860	84
34	ТС-627.00.000 - 33	820	220 (22000)	515	960	80
35	ТС-627.00.000 - 34	820	220 (22000)	565	960	86
36	ТС-627.00.000 - 35	820	220 (22000)	615	960	91
37	ТС-627.00.000 - 36	920	360 (36000)	565	1010	113
38	ТС-627.00.000 - 37	920	360 (36000)	615	1010	119
39	ТС-627.00.000 - 38	920	360 (36000)	665	1010	126
40	ТС-627.00.000 - 39	1020	360 (36000)	615	1185	142
41	ТС-627.00.000 - 40	1020	360 (36000)	665	1185	151
42	ТС-627.00.000 - 41	1020	360 (36000)	715	1185	160
43	ТС-627.00.000 - 42	1220	480 (48000)	715	1380	161
44	ТС-627.00.000 - 43	1220	480 (48000)	765	1380	163
45	ТС-627.00.000 - 44	1220	480 (48000)	815	1380	178
46	ТС-627.00.000 - 45	1420	600 (60000)	815	1590	180
47	ТС-627.00.000 - 46	1420	600 (60000)	865	1590	190
48	ТС-627.00.000 - 47	1420	600 (60000)	915	1590	201
