Опоры ТС-626.00.00 серия 5.903-13 (выпуск 8-95) хомутовые скользящие, с одним хомутом

Опора трубопровода TS-626 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с одним хомутом Дн 108 - 630 мм.

Опоры подвижные хомутовые ТС-626.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Изготавливаются по чертежу ТС-626.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

Опора ТС-626 хомутовая с одним хомутом состоит из: Корпус — 1 шт. Хомут — 1 шт. Гайка — 4 шт. Прокладка диэлектрическая — 2 шт.

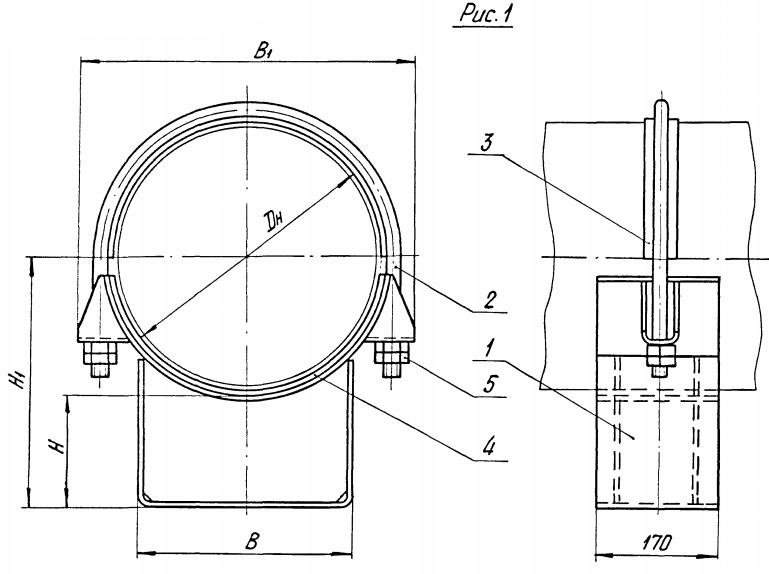

1768480946351-97378477-opora_ts_626_razmery

Технические параметры:

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
1	ТС-626.00.000	108	22 (2200)	160	170	3,6
2	ТС-626.00.000 - 001	108	22 (2200)	210	170	4,4
3	ТС-626.00.000 - 002	108	22 (2200)	270	170	5,9
4	ТС-626.00.000 - 003	133	22 (2200)	167	190	4,7
5	ТС-626.00.000 - 004	133	22 (2200)	217	190	5,1
6	ТС-626.00.000 - 005	133	22 (2200)	267	190	5,9
7	ТС-626.00.000 - 006	159	22 (2200)	180	222	5,3
8	ТС-626.00.000 - 007	159	22 (2200)	230	222	6,2
9	ТС-626.00.000 - 008	159	22 (2200)	280	222	7,2
10	ТС-626.00.000 - 009	194	22 (2200)	200	232	6,5
11	ТС-626.00.000 - 010	194	22 (2200)	250	232	7,3
12	ТС-626.00.000 - 011	194	22 (2200)	300	232	8,3
13	ТС-626.00.000 - 012	219	22 (2200)	215	305	7,1
14	ТС-626.00.000 - 013	219	22 (2200)	265	305	8,1
15	ТС-626.00.000 - 014	219	22 (2200)	315	305	9,0
16	ТС-626.00.000 - 015	273	22 (2200)	240	355	8,3
17	ТС-626.00.000 - 016	273	22 (2200)	290	355	9,3
18	ТС-626.00.000 - 017	273	22 (2200)	340	355	10,2
19	ТС-626.00.000 - 018	325	70 (7000)	266	400	12,4
20	ТС-626.00.000 - 019	325	70 (7000)	316	400	13,8
21	ТС-626.00.000 - 020	325	70 (7000)	366	400	15,2
22	ТС-626.00.000 - 021	377	70 (7000)	292	475	13,5
23	ТС-626.00.000 - 022	377	70 (7000)	342	475	15,1
24	ТС-626.00.000 - 023	377	70 (7000)	392	475	16,4
25	ТС-626.00.000 - 024	426	70 (7000)	318	520	13,6
26	ТС-626.00.000 - 025	426	70 (7000)	368	520	16,1
27	ТС-626.00.000 - 026	426	70 (7000)	418	520	17,4
28	ТС-626.00.000 - 027	480	125 (12500)	345	565	23,4
29	ТС-626.00.000 - 028	480	125 (12500)	395	565	25,9
30	ТС-626.00.000 - 029	480	125 (12500)	445	565	28,4
31	ТС-626.00.000 - 030	530	125 (12500)	370	620	23,7
32	ТС-626.00.000 - 031	530	125 (12500)	420	620	26,2
33	ТС-626.00.000 - 032	530	125 (12500)	470	620	28,7
34	ТС-626.00.000 - 033	630	125 (12500)	420	735	27,0
35	ТС-626.00.000 - 034	630	125 (12500)	470	735	29,5
36	ТС-626.00.000 - 035	630	125 (12500)	520	735	32,2
