Серия 5.903-13 5.903-13

Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами, удлиненные

Опора трубопровода TS-626-1 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Наименование	DN	Dн, мм	Вес, кг	Материал	Цена	Статус
Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами, удлиненные	—	—	—	—	—	Доступно на заказ

Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами, удлиненные Дн 194 - 1420 мм.

Опоры подвижные хомутовые ТС-626.00.00 удлиненные предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Изготавливаются по чертежу ТС-626.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

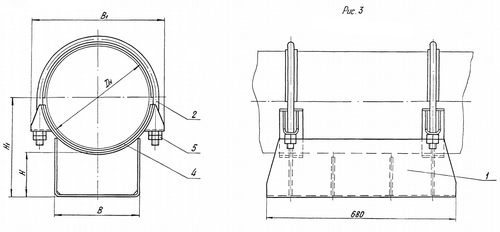

Опора ТС-626 хомутовая с двумя хомутами удлиненная состоит из: Корпус — 1 шт. Хомут — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 4 шт.

1768481969670-926266078-opora_ts_626_razmery_3_fill_500x232

Технические параметры:

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
82	ТС-626.00.000 - 081	194	22 (2200)	200	232	15,9
83	ТС-626.00.000 - 082	194	22 (2200)	250	232	18,9
84	ТС-626.00.000 - 083	194	22 (2200)	300	232	22,0
85	ТС-626.00.000 - 084	219	22 (2200)	215	305	15,9
86	ТС-626.00.000 - 085	219	22 (2200)	265	305	20,0
87	ТС-626.00.000 - 086	219	22 (2200)	315	305	23,0
88	ТС-626.00.000 - 087	273	22 (2200)	240	355	17,5
89	ТС-626.00.000 - 088	273	22 (2200)	290	355	20,7
90	ТС-626.00.000 - 089	273	22 (2200)	340	355	23,9
91	ТС-626.00.000 - 090	325	70 (7000)	266	400	26,5
92	ТС-626.00.000 - 091	325	70 (7000)	316	400	31,3
93	ТС-626.00.000 - 092	325	70 (7000)	366	400	34,2
94	ТС-626.00.000 - 093	377	70 (7000)	292	475	27,5
95	ТС-626.00.000 - 094	377	70 (7000)	342	475	31,4
96	ТС-626.00.000 - 095	377	70 (7000)	392	475	35,2
97	ТС-626.00.000 - 096	426	70 (7000)	318	520	29,7
98	ТС-626.00.000 - 097	426	70 (7000)	368	520	33,6
99	ТС-626.00.000 - 098	426	70 (7000)	418	520	37,4
100	ТС-626.00.000 - 099	480	125 (12500)	345	565	49,2
101	ТС-626.00.000 - 100	480	125 (12500)	395	565	55,2
102	ТС-626.00.000 - 101	480	125 (12500)	445	565	62,4
103	ТС-626.00.000 - 102	530	125 (12500)	370	620	49,9
104	ТС-626.00.000 - 103	530	125 (12500)	420	620	56,7
105	ТС-626.00.000 - 104	530	125 (12500)	470	620	63,2
106	ТС-626.00.000 - 105	630	125 (12500)	420	735	57,4
107	ТС-626.00.000 - 106	630	125 (12500)	470	735	64,0
108	ТС-626.00.000 - 107	630	125 (12500)	520	735	70,6
109	ТС-626.00.000 - 108	720	22 (2200)	465	855	79,5
110	ТС-626.00.000 - 109	720	22 (2200)	515	855	88,5
111	ТС-626.00.000 - 110	720	22 (2200)	565	855	97,3
112	ТС-626.00.000 - 111	820	22 (2200)	515	925	87,2
113	ТС-626.00.000 - 112	820	22 (2200)	565	925	87,9
114	ТС-626.00.000 - 113	820	22 (2200)	515	925	104,7
115	ТС-626.00.000 - 114	920	360 (36000)	565	1035	113,9
116	ТС-626.00.000 - 115	920	360 (36000)	615	1035	123,8
117	ТС-626.00.000 - 116	920	360 (36000)	665	1035	134,5
118	ТС-626.00.000 - 117	1020	360 (36000)	615	1145	155,1
119	ТС-626.00.000 - 118	1020	360 (36000)	665	1145	168.8
120	ТС-626.00.000 - 119	1020	360 (36000)	715	1145	187,8
121	ТС-626.00.000 - 120	1220	480 (48000)	715	1360	179,2
122	ТС-626.00.000 - 121	1220	480 (48000)	765	1360	193,5
123	ТС-626.00.000 - 122	1220	480 (48000)	815	1360	207,2
124	ТС-626.00.000 - 123	1420	600 (60000)	815	1575	193,9
125	ТС-626.00.000 - 124	1420	600 (60000)	865	1575	209,1
126	ТС-626.00.000 - 125	1420	600 (60000)	915	1575	225,8
