Name: Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами
Brand: АстронЭнерго
SKU: TS-626-2

Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами

Опора трубопровода TS-626-2 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры ТС-626.00.00 по серии 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами Дн 194 - 1420 мм.

Опоры подвижные хомутовые ТС-626.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Изготавливаются по чертежу ТС-626.00.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.

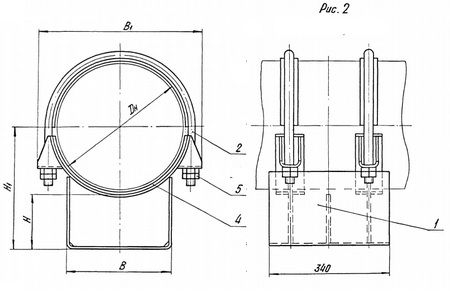

Опора ТС-626 хомутовая с двумя хомутами состоит из:

1768481193133-488092065-opora_ts_626_razmery_2_fill_450x293 Корпус — 1 шт. Хомут — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 4 шт.

Технические параметры:

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Масса изделия, кг
37	ТС-626.00.000 - 036	194	22 (2200)	200	232	19,5
38	ТС-626.00.000 - 037	194	22 (2200)	250	232	12,3
39	ТС-626.00.000 - 038	194	22 (2200)	300	232	14,1
40	ТС-626.00.000 - 039	219	22 (2200)	215	305	11,9
41	ТС-626.00.000 - 040	219	22 (2200)	265	305	12,8
42	ТС-626.00.000 - 041	219	22 (2200)	315	305	15,4
43	ТС-626.00.000 - 042	273	22 (2200)	240	355	12,7
44	ТС-626.00.000 - 043	273	22 (2200)	290	355	14,7
45	ТС-626.00.000 - 044	273	22 (2200)	340	355	16,4
46	ТС-626.00.000 - 045	325	70 (7000)	265	400	19,5
47	ТС-626.00.000 - 046	325	70 (7000)	315	400	21,8
48	ТС-626.00.000 - 047	325	70 (7000)	365	400	24,2
49	ТС-626.00.000 - 048	377	70 (7000)	292	475	20,8
50	ТС-626.00.000 - 049	377	70 (7000)	342	475	23,7
51	ТС-626.00.000 - 050	377	70 (7000)	392	475	25,5
52	ТС-626.00.000 - 051	426	70 (7000)	318	520	22,7
53	ТС-626.00.000 - 052	426	70 (7000)	368	520	25,2
54	ТС-626.00.000 - 053	426	70 (7000)	418	520	27,5
55	ТС-626.00.000 - 054	480	125 (12500)	345	565	35,9
56	ТС-626.00.000 - 055	480	125 (12500)	395	565	40,0
57	ТС-626.00.000 - 056	480	125 (12500)	445	565	44,3
58	ТС-626.00.000 - 057	530	125 (12500)	370	620	36,3
59	ТС-626.00.000 - 058	530	125 (12500)	420	620	41,4
60	ТС-626.00.000 - 059	530	125 (12500)	470	620	45,5
61	ТС-626.00.000 - 060	630	125 (12500)	420	735	46,5
62	ТС-626.00.000 - 061	630	125 (12500)	470	735	49,7
63	ТС-626.00.000 - 062	630	125 (12500)	420	735	53,9
64	ТС-626.00.000 - 063	720	22 (2200)	470	835	59,6
65	ТС-626.00.000 - 064	720	22 (2200)	520	835	65,3
66	ТС-626.00.000 - 065	720	22 (2200)	465	835	70,8
67	ТС-626.00.000 - 066	820	22 (2200)	515	925	67,7
68	ТС-626.00.000 - 067	820	22 (2200)	565	925	70,8
69	ТС-626.00.000 - 068	820	22 (2200)	615	925	78,9
70	ТС-626.00.000 - 069	920	360 (36000)	565	1085	94,8
71	ТС-626.00.000 - 070	920	360 (36000)	615	1085	101,5
72	ТС-626.00.000 - 071	920	360 (36000)	665	1085	108,2
73	ТС-626.00.000 - 072	1020	360 (36000)	615	1145	122,5
74	ТС-626.00.000 - 073	1020	360 (36000)	665	1145	129,9
75	ТС-626.00.000 - 074	1020	360 (36000)	715	1145	140,7
76	ТС-626.00.000 - 075	1220	480 (48000)	715	1360	148,3
77	ТС-626.00.000 - 076	1220	480 (48000)	765	1360	156,9
78	ТС-626.00.000 - 077	1220	480 (48000)	815	1360	166,0
79	ТС-626.00.000 - 078	1420	600 (60000)	815	1575	163,8
80	ТС-626.00.000 - 079	1420	600 (60000)	865	1575	173,8
81	ТС-626.00.000 - 080	1420	600 (60000)	915	1575	184.8

Опоры ТС-626.00.00 серия 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами

Опоры ТС-626.00.00 по серии 5.903-13 выпуск 8-95 хомутовые скользящие, с двумя хомутами Дн 194 - 1420 мм.
