Опоры ТС-624.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные

Name: Опоры ТС-624.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные
Brand: АстронЭнерго
SKU: TS-624

Опора трубопровода TS-624 серии 5.903-13. Применяется для тепловых сетей и трубопроводов различного назначения.

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-624.00.00 по серии 5.903-13 (выпуск 8-95) корпусные приварные подвижные с двумя ребрами и подушками (Дн 194 - 1420 мм)

Скользящие приварные опоры для трубопроводов диаметром от 194 до 1420 мм. Изготавливаются по чертежу ТС-624.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С. Состоят из корпуса, ребер и накладки.

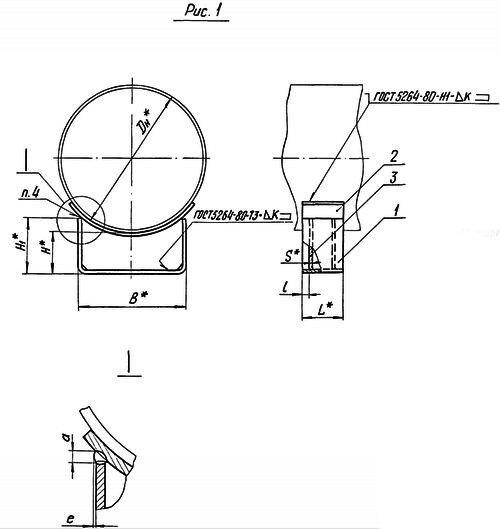

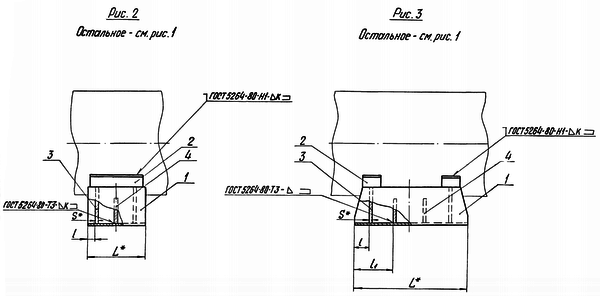

1768469047211-286610313-opora_ts_624_razmery_2_fill_600x296 1768469062892-686902361-opora_ts_624_razmery_fill_500x529

Технические параметры:

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Длина, мм	Масса изделия, кг
1	ТС-624.000	194	22 (2200)	18	180	170	4
2	ТС-624.000 - 001	194	22 (2200)	198	180	170	5
3	ТС-624.000 - 002	194	22 (2200)	248	180	170	6
4	ТС-624.000 - 003	219	22 (2200)	136	180	170	5
5	ТС-624.000 - 004	219	22 (2200)	186	180	170	6
6	ТС-624.000 - 005	219	22 (2200)	236	180	170	7
7	ТС-624.000 - 006	273	22 (2200)	126	180	170	5
8	ТС-624.000 - 007	273	22 (2200)	176	180	170	6
9	ТС-624.000 - 008	273	22 (2200)	226	180	170	7
10	ТС-624.000 - 009	325	70 (7000)	165	280	170	8
11	ТС-624.000 - 010	325	70 (7000)	216	280	170	10
12	ТС-624.000 - 011	325	70 (7000)	265	280	170	11
13	ТС-624.000 - 012	377	70 (7000)	152	280	170	9
14	ТС-624.000 - 013	377	70 (7000)	202	280	170	9
15	ТС-624.000 - 014	377	70 (7000)	252	280	170	10
16	ТС-624.000 - 015	426	70 (7000)	142	280	170	5
17	ТС-624.000 - 016	426	70 (7000)	192	280	170	13
18	ТС-624.000 - 017	426	70 (7000)	242	280	170	15
19	ТС-624.000 - 018	480	125 (12500)	174	380	170	13
20	ТС-624.000 - 019	480	125 (12500)	224	380	170	19
21	ТС-624.000 - 020	480	125 (12500)	274	380	170	22
22	ТС-624.000 - 021	530	125 (12500)	-	380	170	16
23	ТС-624.000 - 022	530	125 (12500)	-	380	170	19
24	ТС-624.000 - 023	530	125 (12500)	-	380	170	21
25	ТС-624.000 - 024	630	125 (12500)	-	380	170	17
26	ТС-624.000 - 025	630	125 (12500)	-	380	170	20
27	ТС-624.000 - 026	630	125 (12500)	-	380	170	22
28	ТС-624.000 - 027	194	22 (2200)	165	180	340	7
29	ТС-624.000 - 028	194	22 (2200)	215	180	340	9
30	ТС-624.000 - 029	194	22 (2200)	265	180	340	11
31	ТС-624.000 - 030	219	22 (2200)	152	180	340	8
32	ТС-624.000 - 031	219	22 (2200)	202	180	340	9
33	ТС-624.000 - 032	219	22 (2200)	252	180	340	11
34	ТС-624.000 - 033	273	22 (2200)	142	180	340	8
35	ТС-624.000 - 034	273	22 (2200)	192	180	340	9
36	ТС-624.000 - 035	273	22 (2200)	242	180	340	11
37	ТС-624.000 - 036	325	70 (7000)	174	280	340	12
38	ТС-624.000 - 037	325	70 (7000)	224	280	340	14
39	ТС-624.000 - 038	325	70 (7000)	274	280	340	16
40	ТС-624.000 - 039	377	70 (7000)	164	280	340	11
41	ТС-624.000 - 040	377	70 (7000)	214	280	340	14
42	ТС-624.000 - 041	377	70 (7000)	264	280	340	16
43	ТС-624.000 - 042	426	70 (7000)	142	280	340	14
44	ТС-624.000 - 043	426	70 (7000)	192	280	340	17
45	ТС-624.000 - 044	426	70 (7000)	242	280	340	19
46	ТС-624.000 - 045	480	125 (12500)	174	380	340	24
47	ТС-624.000 - 046	480	125 (12500)	224	380	340	28
48	ТС-624.000 - 047	480	125 (12500)	274	380	340	32
49	ТС-624.000 - 048	530	125 (12500)	164	380	340	23
50	ТС-624.000 - 049	530	125 (12500)	214	380	340	27
51	ТС-624.000 - 050	530	125 (12500)	264	380	340	32
52	ТС-624.000 - 051	630	125 (12500)	150	380	340	24
53	ТС-624.000 - 052	630	125 (12500)	200	380	340	28
54	ТС-624.000 - 053	630	125 (12500)	250	380	340	32
55	ТС-624.000 - 054	720	22 (2200)	185	500	340	35
56	ТС-624.000 - 055	720	22 (2200)	235	500	340	41
57	ТС-624.000 - 056	720	22 (2200)	285	500	340	46
58	ТС-624.000 - 057	820	22 (2200)	172	500	340	40
59	ТС-624.000 - 058	820	22 (2200)	222	500	340	45
60	ТС-624.000 - 059	820	22 (2200)	272	500	340	51
61	ТС-624.000 - 060	920	360 (36000)	158	500	340	50
62	ТС-624.000 - 061	920	360 (36000)	208	500	340	54
63	ТС-624.000 - 062	920	360 (36000)	258	500	340	60
64	ТС-624.000 - 063	1020	360 (36000)	218	700	340	69
65	ТС-624.000 - 064	1020	360 (36000)	268	700	340	78
66	ТС-624.000 - 065	1020	360 (36000)	318	700	340	87
67	ТС-624.000 - 066	1220	480 (48000)	195	700	340	77
68	ТС-624.000 - 067	1220	480 (48000)	245	700	340	85
69	ТС-624.000 - 068	1220	480 (48000)	295	700	340	94
70	ТС-624.000 - 069	1420	600 (60000)	172	700	340	74
71	ТС-624.000 - 070	1420	600 (60000)	222	700	340	84
72	ТС-624.000 - 071	1420	600 (60000)	272	700	340	95
73	ТС-624.000 - 072	194	22 (2200)	148	180	680	13
74	ТС-624.000 - 073	194	22 (2200)	198	180	680	16
75	ТС-624.000 - 074	194	22 (2200)	248	180	680	19
76	ТС-624.000 - 075	219	22 (2200)	136	180	680	13
77	ТС-624.000 - 076	219	22 (2200)	186	180	680	16
78	ТС-624.000 - 077	219	22 (2200)	236	180	680	19
79	ТС-624.000 - 078	273	22 (2200)	125	180	680	13
80	ТС-624.000 - 079	273	22 (2200)	175	180	680	16
81	ТС-624.000 - 080	273	22 (2200)	225	180	680	18
82	ТС-624.000 - 081	325	70 (7000)	165	280	680	19
83	ТС-624.000 - 082	325	70 (7000)	215	280	680	23
84	ТС-624.000 - 083	325	70 (7000)	265	280	680	26
85	ТС-624.000 - 084	377	70 (7000)	152	280	680	18
86	ТС-624.000 - 085	377	70 (7000)	202	280	680	22
87	ТС-624.000 - 086	377	70 (7000)	252	280	680	26
88	ТС-624.000 - 087	426	70 (7000)	145	280	680	21
89	ТС-624.000 - 088	426	70 (7000)	195	280	680	25
90	ТС-624.000 - 089	426	70 (7000)	245	280	680	29
91	ТС-624.000 - 090	480	125 (12500)	178	380	680	36
92	ТС-624.000 - 091	480	125 (12500)	228	380	680	43
93	ТС-624.000 - 092	480	125 (12500)	278	380	680	50
94	ТС-624.000 - 093	530	125 (12500)	154	380	680	36
95	ТС-624.000 - 094	530	125 (12500)	214	380	680	42
96	ТС-624.000 - 095	530	125 (12500)	26	380	680	49
97	ТС-624.000 - 096	630	125 (12500)	150	380	680	35
98	ТС-624.000 - 097	630	125 (12500)	200	380	680	42
99	ТС-624.000 - 098	630	125 (12500)	250	380	680	49
100	ТС-624.000 - 099	720	225 (22500)	185	500	680	55
101	ТС-624.000 - 100	720	225 (22500)	235	500	680	64
102	ТС-624.000 - 101	720	225 (22500)	285	500	680	73
103	ТС-624.000 - 102	820	225 (22500)	172	500	680	59
104	ТС-624.000 - 103	820	225 (22500)	222	500	680	68
105	ТС-624.000 - 104	820	225 (22500)	272	500	680	77
106	ТС-624.000 - 105	920	360 (36000)	158	500	680	65
107	ТС-624.000 - 106	920	360 (36000)	208	500	680	74
108	ТС-624.000 - 107	920	360 (36000)	258	500	680	84
109	ТС-624.000 - 108	1020	360 (36000)	218	50	680	101
110	ТС-624.000 - 109	1020	360 (36000)	268	50	680	115
111	ТС-624.000 - 110	1020	360 (36000)	318	50	680	129
112	ТС-624.000 - 111	1220	360 (36000)	195	70	680	107
113	ТС-624.000 - 112	1220	480 (48000)	245	70	680	121
114	ТС-624.000 - 113	1220	480 (48000)	295	70	680	135
115	ТС-624.000 - 114	1420	360 (36000)	172	70	680	105
116	ТС-624.000 - 115	1420	600 (60000)	228	70	680	120
117	ТС-624.000 - 116	1420	600 (60000)	272	70	680	137
