Name: Опоры ТС-623.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные с одним ребром
Brand: АстронЭнерго
SKU: TS-623-1

Опоры ТС-623.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные с одним ребром

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры ТС-623.00.00 серия 5.903-13 выпуск 8-95 корпусные приварные подвижные с одним ребром Дн 32 - 159 мм.

Опоры подвижные приварные ТС-623.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

Скользящие приварные опоры для трубопроводов диаметром от 32 до 159 мм. Изготавливаются по чертежу ТС-623.000СБ серии 5.903-13 вып. 8-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С. Состоят из корпуса и ребра жесткости.

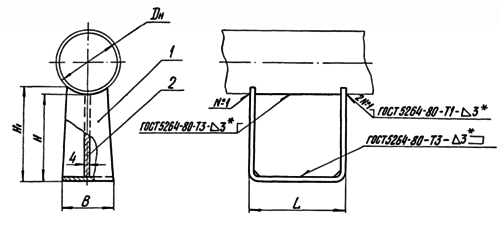

1768468439168-13921718-opora_ts_623_razmery_fill_500x235

Технические параметры опор ТС-623.00.00 серия 5.903-13 выпуск 8-95 :

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Длина, мм	Масса изделия, кг
1	ТС-623.000	32,38,45	1,2 (120)	106	50	170	0,97
2	ТС-623.000 - 01	32,38,45	1,2 (120)	154	50	170	1,35
3	ТС-623.000 - 02	32,38,45	1,2 (120)	204	50	170	1,72
4	ТС-623.000 - 03	57,76	2,2 (220)	108	70	170	1,20
5	ТС-623.000 - 04	57,76	2,2 (220)	158	70	170	1,64
6	ТС-623.000 - 05	57,76	2,2 (220)	208	70	170	2,09
7	ТС-623.000 - 06	89,108	4,0 (400)	113	90	170	1,46
8	ТС-623.000 - 07	89,108	4,0 (400)	163	90	170	1,97
9	ТС-623.000 - 08	89,108	4,0 (400)	213	90	170	2,48
10	ТС-623.000 - 09	133,159	8,0 (800)	118	120	170	1,82
11	ТС-623.000 - 10	133,159	8,0 (800)	158	120	170	2,42
12	ТС-623.000 - 11	133,159	8,0 (800)	218	120	170	3,03
13	ТС-623.000 - 12	32,38,45	1,2 (120)	106	50	340	1,76
14	ТС-623.000 - 13	32,38,45	1,2 (120)	154	50	340	2,37
15	ТС-623.000 - 14	32,38,45	1,2 (120)	204	50	340	3,10
16	ТС-623.000 - 15	57,76	2,2 (220)	108	70	340	2,10
17	ТС-623.000 - 16	57,76	2,2 (220)	158	70	340	2,78
18	ТС-623.000 - 17	57,76	2,2 (220)	208	70	340	3,56
19	ТС-623.000 - 18	89,108	4,0 (400)	113	90	340	2,46
20	ТС-623.000 - 19	89,108	4,0 (400)	163	90	340	3,21
21	ТС-623.000 - 20	89,108	4,0 (400)	213	90	340	4,06
22	ТС-623.000 - 21	133,159	8,0 (800)	118	120	340	2,98
23	ТС-623.000 - 22	133,159	8,0 (800)	158	120	340	3,82
24	ТС-623.000 - 23	133,159	8,0 (800)	218	120	340	4,77
