Опоры Т18.00 серия 4.903-10 выпуск 5 скользящие диэлектрические

Опоры Т18.00 серия 4.903-10 выпуск 5 диэлектрические скользящие предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420 мм.

Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 5

Подвижные скользящие хомутовые удлиненные опоры Т18 используются для крепления технологических трубопроводов и прокладки инженерных коммуникаций. Их используют при работе с различными видами труб, а специальная конструкция такой опоры позволяет не повредить изоляцию и оболочку. Такие опоры применяются с различными типами трубопроводов и чаще всего используются с коммуникациями ЖКХ. Опоры Т18 хорошо показывают себя при компенсации сдвига трубы под воздействием большого числа возможных нагрузок различной направленности. Использование данного типа опоры помогает компенсировать вибрационное воздействие, сдвиги в результате термического расширения, а также осевых и вертикальных нагрузок. С использованием опор Т18 трубопровод оказывается защищенным от провисания и опасности возникновения аварийной ситуации даже в сложных условиях использования.

Пример условного обозначения опоры скользящей диэлектрической Т18 высотой 150 мм для трубопровода Ду630: Опора диэлектрическая Т18.29-630

Опоры Т18  серия 4.903-10 выпуск 5 изготавливаются двух видов:

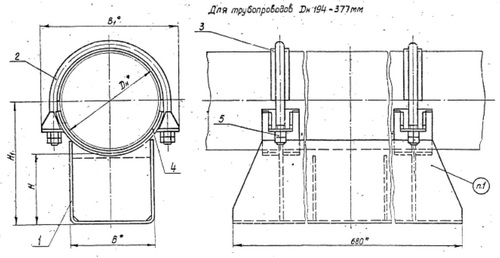

1.  Опоры Т18 серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические удлиненные с двумя хомутами и четырьмя ребрами Дн 194 - 377 мм

Опоры Т18 удлиненные имеют в своей конструкции две подушки, два полухомута,гайки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и четыре ребра жесткости. Также, на подушках и полухомутах, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

Опора Т18 Дн 194 - 377 состоит из: Корпус — 1 шт. Хомут — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 4 шт.

2.Опоры Т18 серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические удлиненные с двумя хомутами и четырьмя ребрами Дн 194 - 377 мм

Опоры Т18 Дн194-377 удлиненные имеют в своей конструкции две подушки, два бугеля, шпильки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и четыре ребра жесткости. Также, на подушках и бугелях, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

Опора Т18(Дн 377 - 1420 состоит из: Корпус — 1 шт. Бугель -2 шт. Шпилька — 4 шт. Гайка — 16 шт. Прокладка диэлектрическая — 4 шт.
