ГОСТ 14911-82

Опоры Т17.00 серия 4.903-10 выпуск 5 скользящие диэлектрические

Name: Опоры скользящие диэлектрические Т17.00 — купить в Москве | АстронЭнерго
Brand: АстронЭнерго
SKU: TS-17
Price: 17.01 RUB
Availability: InStock

Опоры скользящие диэлектрические Т17.00 ТУ-04698606-001-04. Подбор по проекту, доставка по РФ.

Цена

от 17,01 ₽

Доступно на заказ

Типоразмер

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

Вес

12.06 кг

48 типоразмеров в серии

Наименование	DN	Dн, мм	Вес, кг	Материал	Цена	Статус
Опора Т17.02	—	—	12.06 кг	—	17,02 ₽	Доступно на заказ
Опора Т17.03	—	—	13.6 кг	—	17,03 ₽	Доступно на заказ
Опора Т17.05	—	—	12.3 кг	—	17,05 ₽	Доступно на заказ
Опора Т17.06	—	—	13.89 кг	—	17,06 ₽	Доступно на заказ
Опора Т17.08	—	—	15.02 кг	—	17,08 ₽	Доступно на заказ
Опора Т17.09	—	—	16.61 кг	—	17,09 ₽	Доступно на заказ
Опора Т17.11	—	—	21.29 кг	—	17,11 ₽	Доступно на заказ
Опора Т17.12	—	—	23.31 кг	—	17,12 ₽	Доступно на заказ
Опора Т17.14	—	—	24.83 кг	—	17,14 ₽	Доступно на заказ
Опора Т17.15	—	—	27.57 кг	—	17,15 ₽	Доступно на заказ
Опора Т17.16	—	—	23.71 кг	—	17,16 ₽	Доступно на заказ
Опора Т17.17	—	—	26.4 кг	—	17,17 ₽	Доступно на заказ
Опора Т17.18	—	—	29.14 кг	—	17,18 ₽	Доступно на заказ
Опора Т17.20	—	—	29.46 кг	—	17,20 ₽	Доступно на заказ
Опора Т17.21	—	—	32.1 кг	—	17,21 ₽	Доступно на заказ
Опора Т17.23	—	—	50.7 кг	—	17,23 ₽	Доступно на заказ
Опора Т17.24	—	—	54.75 кг	—	17,24 ₽	Доступно на заказ
Опора Т17.26	—	—	52.91 кг	—	17,26 ₽	Доступно на заказ
Опора Т17.27	—	—	57.86 кг	—	17,27 ₽	Доступно на заказ
Опора Т17.29	—	—	54.89 кг	—	17,29 ₽	Доступно на заказ
Опора Т17.30	—	—	59.82 кг	—	17,30 ₽	Доступно на заказ
Опора Т17.32	—	—	69.78 кг	—	17,32 ₽	Доступно на заказ
Опора Т17.33	—	—	76.02 кг	—	17,33 ₽	Доступно на заказ
Опора Т17.35	—	—	74.04 кг	—	17,35 ₽	Доступно на заказ
Опора Т17.36	—	—	80.28 кг	—	17,36 ₽	Доступно на заказ
Опора Т17.38	—	—	112.08 кг	—	17,38 ₽	Доступно на заказ
Опора Т17.39	—	—	120.24 кг	—	17,39 ₽	Доступно на заказ
Опора Т17.41	—	—	133.65 кг	—	17,41 ₽	Доступно на заказ
Опора Т17.42	—	—	144.37 кг	—	17,42 ₽	Доступно на заказ
Опора Т17.44	—	—	153.24 кг	—	17,44 ₽	Доступно на заказ
Опора Т17.45	—	—	163.78 кг	—	17,45 ₽	Доступно на заказ
Опора Т17.47	—	—	174.59 кг	—	17,47 ₽	Доступно на заказ
Опора Т17.48	—	—	187.83 кг	—	17,48 ₽	Доступно на заказ
Опора Т17.01	194	—	10.42 кг	—	17,01 ₽	Доступно на заказ
Опора Т17.04	219	—	10.72 кг	—	17,04 ₽	Доступно на заказ
Опора Т17.07	273	—	13.16 кг	—	17,07 ₽	Доступно на заказ
Опора Т17.10	325	—	18.62 кг	—	17,10 ₽	Доступно на заказ
Опора Т17.13	377	—	22.14 кг	—	17,13 ₽	Доступно на заказ
Опора Т17.19	426	—	26.73 кг	—	17,19 ₽	Доступно на заказ
Опора Т17.22	480	—	45.95 кг	—	17,22 ₽	Доступно на заказ
Опора Т17.25	530	—	48.08 кг	—	17,25 ₽	Доступно на заказ
Опора Т17.28	630	—	50.02 кг	—	17,28 ₽	Доступно на заказ
Опора Т17.31	720	—	63.56 кг	—	17,31 ₽	Доступно на заказ
Опора Т17.34	820	—	67.84 кг	—	17,34 ₽	Доступно на заказ
Опора Т17.37	920	—	104.07 кг	—	17,37 ₽	Доступно на заказ
Опора Т17.40	1020	—	123.13 кг	—	17,40 ₽	Доступно на заказ
Опора Т17.43	1220	—	142.82 кг	—	17,43 ₽	Доступно на заказ
Опора Т17.46	1420	—	161.81 кг	—	17,46 ₽	Доступно на заказ

Опоры Т17.00 серия 4.903-10 выпуск 5 диэлектрические скользящие предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 5.
Подвижные скользящие хомутовые опоры Т17 используются для крепления технологических трубопроводов и прокладки инженерных коммуникаций. Их используют при работе с различными видами труб, а специальная конструкция такой опоры позволяет не повредить изоляцию и оболочку. Опоры Т17 хорошо показывают себя при компенсации сдвига трубы под воздействием большого числа возможных нагрузок различной направленности. Использование данного типа опоры помогает компенсировать вибрационное воздействие, сдвиги в результате термического расширения, а также осевых и вертикальных нагрузок. С использованием опор Т17 трубопровод оказывается защищенным от провисания и опасности возникновения аварийной ситуации даже в сложных условиях использования.
Опора диэлектрическая Т17 серия 4.903-10 выпуск 5
Пример условного обозначения опоры скользящей Т17 высотой 200 мм для трубопровода Ду426: Опора диэлектрическая Т17.21-426

Опоры Т16 серия 4.903-10 выпуск 5 изготавливаются двух видов:

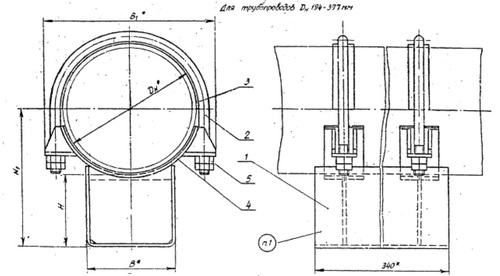

1. Опоры Т17 серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические с двумя хомутами Дн 194 - 377 мм

Опоры Т17 имеют в своей конструкции две подушки, два полухомута, гайки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и три ребра жесткости. Также, на подушках и полухомутах, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

Опора Т17 Дн 194 - 377 состоит из: Корпус — 1 шт. Хомут — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 4 шт.

1769266649637-265989479-opora_t17_1_fill_200x175__1_ 1769266670633-838372980-opora_t17_1_razmery_fill_500x276

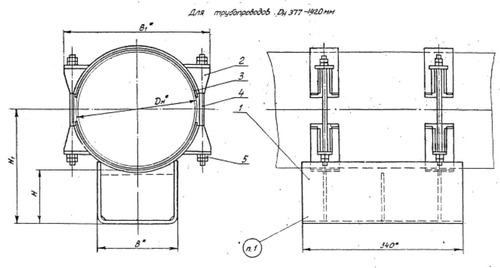

2. Опоры Т17 серия 4.903-10 выпуск 5 бугельного типа подвижные диэлектрические с двумя бугелями Дн 377 - 1420 мм

Опоры Т17 имеют в своей конструкции две подушки, два бугеля, шпильки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и три ребра жесткости. Также, на подушках и бугелях, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

Опора Т17 Дн 377 - 1420 состоит из: Корпус — 1 шт. Бугель -2 шт. Шпилька — 4 шт. Гайка — 16 шт. Прокладка диэлектрическая — 4 шт.

1769267033651-853413467-opora_t17_2_fill_200x175 1769267057075-376588708-opora_t17_2_razmery_fill_500x268
