Опоры Т16.00 диэлектрические скользящие предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 630мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 5.
Подвижные скользящие хомутовые опоры Т16 используются для крепления технологических трубопроводов и прокладки инженерных коммуникаций. Их используют при работе с различными видами труб, а специальная конструкция такой опоры позволяет не повредить изоляцию и оболочку. Опоры Т16 хорошо показывают себя при компенсации сдвига трубы под воздействием большого числа возможных нагрузок различной направленности. Использование данного типа опоры помогает компенсировать вибрационное воздействие, сдвиги в результате термического расширения, а также осевых и вертикальных нагрузок. С использованием опор Т16 трубопровод оказывается защищенным от провисания и опасности возникновения аварийной ситуации даже в сложных условиях использования.
Пример условного обозначения опоры скользящей Т16 высотой 150 мм для трубопровода Ду325: Опора Т16.11 Ду325 диэлектрическая
Опоры Т16 серия 4.903-10 выпуск 5 изготавливаются двух видов:

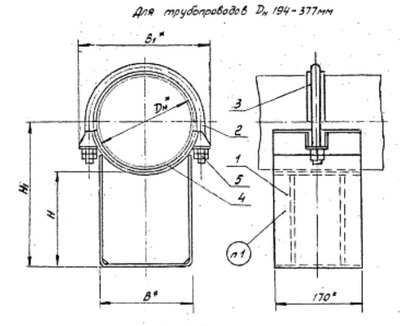

1. Опоры Т16 серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические Дн 194 - 377 мм.
Опоры Т16 имеют в своей конструкции специальную подушку, полухомут и гайки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры и проушины. Также, на подушке и полухомуте, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.
Опора диэлектрическая Т16 Дн 194 - 377 состоит из: Корпус — 1 шт. Хомут — 1 шт. Гайка — 4 шт. Прокладка диэлектрическая — 2 шт.

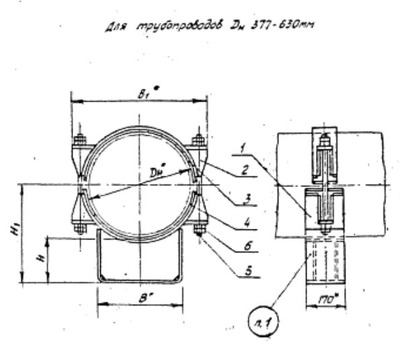

Опоры Т16 имеют в своей конструкции один бугель, специальную подушку, шпильки и гайки. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры и проушины. Также, на подушке и бугеле, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.
Опора Т16 Дн 377 - 630) состоит из: Корпус — 1 шт. Бугель — 1 шт. Шпилька — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 2 шт.
