Опоры скользящие направляющие ОСТ 34-10-623-93.

Цена
Цена по запросу
Доступно на заказ
Запрос КП
Отгрузка со склада: Балашиха, Некрасова 14к1
Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

НаименованиеDNDн, ммВес, кгМатериалЦенаСтатус
Опоры ОСТ 34-10-623-93 —— — —— Доступно на заказ

Опоры скользящие направляющие для трубопроводов ТЭС и АЭС ОСТ 34-10-623-93

 Опоры скользящие направляющие ОСТ 34-10-623-93.

Предазначены для крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Направляющие плиты, входящие в состав опор, ограничивают боковые перемещения при этом не препятствуют перемещениям по оси трубопровода.

Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн1620 мм.

Стандартно неподвижные опоры изготавливаются из марок стали сталь 3., 20, 09Г2С.Стандартное покрытие – транспортировочный грунт ГФ-021.

Скользящие направляющие опоры изготавливаются в соответствии с чертежами Л8-180.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.

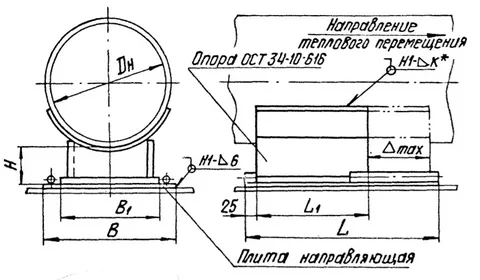

1770532967672-146578276-i__24_

Наименование

Допускаемая нагрузка кН

Диаметр Дн,мм

Ширина опоры, мм

Масса блоков, кг.

Тип 1

57У-01 ОСТ 34-10-623-93

1,0

57

85

2,3

57К-02 ОСТ 34-10-623-93

1,0

57

85

2,3

76У-03 ОСТ 34-10-623-93

1,5

76

105

2,8

76К-04 ОСТ 34-10-623-93

1,5

76

105

2,8

89У-05 ОСТ 34-10-623-93

2,0

89

105

2,8

89К-06 ОСТ 34-10-623-93

2,0

89

105

2,8

108У-07 ОСТ 34-10-623-93

3,0

108

145

4,4

108К-08 ОСТ 34-10-623-93

3,0

108

145

4,4

108У-09 ОСТ 34-10-623-93

3,0

108

145

4,9

108К-10 ОСТ 34-10-623-93

3,0

108

145

5,0

133У-11 ОСТ 34-10-623-93

4,0

133

145

4,3

133К-12 ОСТ 34-10-623-93

4,0

133

145

4,3

133У-13 ОСТ 34-10-623-93

4,0

133

145

4,9

133К-14 ОСТ 34-10-623-93

4,0

133

145

4,9

159У-15 ОСТ 34-10-623-93

5,0

159

165

5,0

159К-16 ОСТ 34-10-623-93

5,0

159

165

5,0

159У-17 ОСТ 34-10-623-93

5,0

159

165

5,6

159К-18 ОСТ 34-10-623-93

5,0

159

165

5,6

219У-19 ОСТ 34-10-623-93

11,0

219

250

10,8

219К-20 ОСТ 34-10-623-93

11,0

219

250

10,9

219У-21 ОСТ 34-10-623-93

11,0

219

250

12,1

219К-22 ОСТ 34-10-623-93

11,0

219

250

12,3

273У-23 ОСТ 34-10-623-93

19,0

273

250

11,1

273К-24 ОСТ 34-10-623-93

19,0

273

250

11,2

273У-25 ОСТ 34-10-623-93

19,0

273

250

12,5

273К-26 ОСТ 34-10-623-93

19,0

273

250

12,6

325У-27 ОСТ 34-10-623-93

25,0

325

350

21,7

325К-28 ОСТ 34-10-623-93

25,0

325

350

21,7

325У-29 ОСТ 34-10-623-93

25,0

325

350

23,8

325К-30 ОСТ 34-10-623-93

25,0

325

350

23,8

377У-31 ОСТ 34-10-623-93

30,0

377

350

21,8

377К-32 ОСТ 34-10-623-93

30,0

377

350

21,8

377У-33 ОСТ 34-10-623-93

30,0

377

350

23,5

377К-34 ОСТ 34-10-623-93

30,0

377

350

23,6

426У-35 ОСТ 34-10-623-93

36,0

426

450

37,6

426К-36 ОСТ 34-10-623-93

36,0

426

450

37,6

426У-37 ОСТ 34-10-623-93

36,0

426

450

40,6

426К-38 ОСТ 34-10-623-93

36,0

426

450

40,6

478У-39 ОСТ 34-10-623-93

36,0

478

450

37,5

478У-40 ОСТ 34-10-623-93

36,0

478

450

37,5

478У-41 ОСТ 34-10-623-93

36,0

478

450

41,2

478У-42 ОСТ 34-10-623-93

36,0

478

450

41,2

530У-43 ОСТ 34-10-623-93

45,0

530

450

37,2

530К-44 ОСТ 34-10-623-93

45,0

530

450

37,2

530У-45 ОСТ 34-10-623-93

45,0

530

450

40,9

530К-46 ОСТ 34-10-623-93

45,0

530

450

40,9

630У-47 ОСТ 34-10-623-93

60,0

630

550

64,3

630К-48 ОСТ 34-10-623-93

60,0

630

550

64,3

630У-49 ОСТ 34-10-623-93

60,0

630

550

67,7

630К-50 ОСТ 34-10-623-93

60,0

630

550

67,7

720У-51 ОСТ 34-10-623-93

75,0

720

650

78,1

720К-52 ОСТ 34-10-623-93

75,0

720

650

78,1

720У-53 ОСТ 34-10-623-93

75,0

720

650

83,7

720К-54 ОСТ 34-10-623-93

75,0

720

650

83,7

820У-55 ОСТ 34-10-623-93

95,0

820

650

75,8

820К-56 ОСТ 34-10-623-93

95,0

820

650

75,8

820У-57 ОСТ 34-10-623-93

95,0

820

650

81,4

820К-58 ОСТ 34-10-623-93

95,0

820

650

81,4

920У-59 ОСТ 34-10-623-93

115,0

920

750

101,0

920К-60 ОСТ 34-10-623-93

115,0

920

750

101,0

920У-61 ОСТ 34-10-623-93

115,0

920

750

108,7

920К-62 ОСТ 34-10-623-93

115,0

920

750

108,7

1020У-63 ОСТ 34-10-623-93

135,0

1020

750

99,0

1020К-64 ОСТ 34-10-623-93

135,0

1020

750

99,0

1020У-65 ОСТ 34-10-623-93

135,0

1020

750

107,0

1020К-66 ОСТ 34-10-623-93

135,0

1020

750

107,0

1220У-67 ОСТ 34-10-623-93

185,0

1220

850

136,0

1220К-68 ОСТ 34-10-623-93

185,0

1220

850

136,0

1220У-69 ОСТ 34-10-623-93

185,0

1220

850

146,0

1220К-70 ОСТ 34-10-623-93

185,0

1220

850

146,0

1420У-71 ОСТ 34-10-623-93

260,0

1420

850

134,0

1420К-72 ОСТ 34-10-623-93

260,0

1420

850

134,0

1420У-73 ОСТ 34-10-623-93

260,0

1420

850

143,0

1420К-74 ОСТ 34-10-623-93

260,0

1420

850

143,0

1620У-75 ОСТ 34-10-623-93

330,0

1620

950

169,0

1620К-76 ОСТ 34-10-623-93

330,0

1620

950

169,0

1620У-77 ОСТ 34-10-623-93

330,0

1620

950

175,0

1620К-78 ОСТ 34-10-623-93

330,0

1620

950

175,0
