Опоры катковые для трубопроводов ТЭС и АЭС ОСТ 34-10-619-93

Опоры катковые ОСТ 34-10-618-93.

Предназначены для крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу по оси под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. В отличие от скользящих опор производят меньшее трение.

Применяются при прокладке трубопроводов наружным диаметром от Дн426 мм до Дн1620 мм.

Опоры катковые изготавливаются в соответствии с чертежами Л8-196.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.

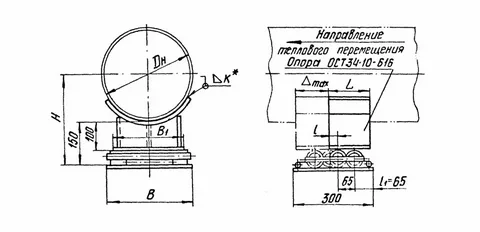

1770531762506-570938462-i__20_

№	Наименование	Тип	Вертикальная нагрузка, кН	Диаметр Дн, мм	Ширина опоры, мм	Масса блоков, кг
1	426У-01 ОСТ 34-10-619-93	1	38,7	426	460	51,0
2	426К-02 ОСТ 34-10-619-93	1	38,7	426	460	51,0
3	426У-03 ОСТ 34-10-619-93	2	38,7	426	460	66,0
4	426К-04 ОСТ 34-10-619-93	2	38,7	426	460	69,0
5	478У-05 ОСТ 34-10-619-93	1	40,0	478	460	51,0
6	478К-06 ОСТ 34-10-619-93	1	40,0	478	460	51,0
7	478У-07 ОСТ 34-10-619-93	2	40,0	478	460	58,0
8	478К-08 ОСТ 34-10-619-93	2	40,0	478	460	71,0
9	530У-09 ОСТ 34-10-619-93	1	50,0	530	460	51,0
10	530К-10 ОСТ 34-10-619-93	1	50,0	530	460	51,0
11	530У-11 ОСТ 34-10-619-93	2	50,0	530	460	71,0
12	530К-12 ОСТ 34-10-619-93	2	50,0	530	460	74,0
13	630У-13 ОСТ 34-10-619-93	1	67,0	630	560	63,0
14	630К-14 ОСТ 34-10-619-93	1	67,0	630	560	63,0
15	630У-15 ОСТ 34-10-619-93	2	67,0	630	560	92,0
16	630К-16 ОСТ 34-10-619-93	2	67,0	630	560	97,0
17	720У-17 ОСТ 34-10-619-93	1	84,0	720	660	83,0
18	720К-18 ОСТ 34-10-619-93	1	84,0	720	660	88,0
19	720У-19 ОСТ 34-10-619-93	2	84,0	720	660	126,0
20	720К-20 ОСТ 34-10-619-93	2	84,0	720	660	135,0
21	820У-21 ОСТ 34-10-619-93	1	106,0	820	660	87,0
22	820К-22 ОСТ 34-10-619-93	1	106,0	820	660	87,0
23	820У-23 ОСТ 34-10-619-93	2	106,0	820	660	124,0
24	820К-24 ОСТ 34-10-619-93	2	106,0	820	660	133,0
25	920У-25 ОСТ 34-10-619-93	1	130,0	920	760	112,0
26	920К-26 ОСТ 34-10-619-93	1	130,0	920	760	112,0
27	920У-27 ОСТ 34-10-619-93	2	130,0	920	760	160,0
28	920К-28 ОСТ 34-10-619-93	2	130,0	920	760	169.0
29	1020У-29 ОСТ 34-10-619-93	1	160,0	1020	760	110,0
30	1020К-30 ОСТ 34-10-619-93	1	160,0	1020	760	110,0
31	1020У-31 ОСТ 34-10-619-93	2	160,0	1020	760	166,0
32	1020К-32 ОСТ 34-10-619-93	2	160,0	1020	760	176,0
33	1220У-33 ОСТ 34-10-619-93	1	240,0	1220	860	146,0
34	1220К-34 ОСТ 34-10-619-93	1	240,0	1220	860	146,0
35	1220У-35 ОСТ 34-10-619-93	2	240,0	1220	860	230,0
36	1220К-36 ОСТ 34-10-619-93	2	240,0	1220	860	243,0
37	1420У-37 ОСТ 34-10-619-93	1	240,0	1420	860	210,0
38	1420К-38 ОСТ 34-10-619-93	1	240,0	1420	860	210,0
39	1420У-39 ОСТ 34-10-619-93	2	240,0	1420	860	268,0
40	1420У-40 ОСТ 34-10-619-93	2	240,0	1420	860	277,0
41	1620У-41 ОСТ 34-10-619-93	1	270,0	1620	960	274,0
42	1620У-42 ОСТ 34-10-619-93	1	270,0	1620	960	274,0
43	1620У-43 ОСТ 34-10-619-93	2	270,0	1620	960	322,0
44	1620К-44 ОСТ 34-10-619-93	2	270,0	1620	960	347,0
