Опоры скользящие и неподвижные для трубопроводов ТЭС и АЭС и коробов пылегазовоздухозаборников ТЭС ОСТ 34-10-615-93

Скользящие и неподвижные опоры ОСТ 34-10-615-93

Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах – при использовании в качестве скользящих опор. В качестве неподвижных — жесткое крепление, не позволяющее перемещаться трубопроводу под действием нагрузок. Применяются при прокладке трубопроводов наружным диаметром от Дн89 мм до Дн1620 мм.

кользящие и неподвижные опоры изготавливаются в соответствии с чертежами Л8-147.000 и Л8-148.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.

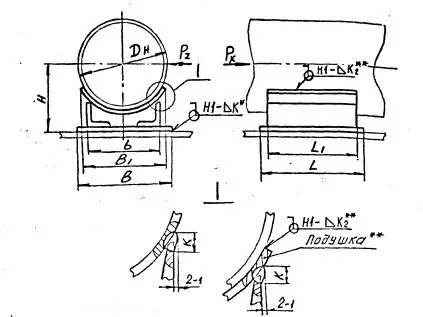

1770524220945-677743170-i__10_

№	Наименование	Вертикальная нагрузка, кН	Диаметр Дн, мм	Длина опоры, мм	Масса опоры с подушкой, кг
1	89У-01 ОСТ 34-10-615-93	2,0	89	100	1,0
2	89К-02 ОСТ 34-10-615-93	2,0	89	100	1,0
3	108У-03 ОСТ 34-10-615-93	3,0	108	100	1,1
4	108К-04 ОСТ 34-10-615-93	3,0	108	100	1,1
5	133У-05 ОСТ 34-10-615-93	4,0	133	100	1,2
6	133К-06 ОСТ 34-10-615-93	4,0	133	100	1,2
7	159У-07 ОСТ 34-10-615-93	5,0	156	100	1,3
8	159К-08 ОСТ 34-10-615-93	5,0	156	100	1,3
9	219У-09 ОСТ 34-10-615-93	11,0	219	150	3,2
10	219К-10 ОСТ 34-10-615-93	11,0	219	150	3,2
11	273У-11 ОСТ 34-10-615-93	19,0	273	180	4,8
12	273К-12 ОСТ 34-10-615-93	19,0	273	180	4,8
13	325У-13 ОСТ 34-10-615-93	25,0	325	180	5,9
14	325К-14 ОСТ 34-10-615-93	25,0	325	180	5,9
15	377У-15 ОСТ 34-10-615-93	30,0	377	200	7,2
16	377К-16 ОСТ 34-10-615-93	30,0	377	200	7,2
17	426У-17 ОСТ 34-10-615-93	36,0	426	200	12,2
18	426К-18 ОСТ 34-10-615-93	36,0	426	200	12,2
19	478У-19 ОСТ 34-10-615-93	36,0	478	250	13,7
20	478К-20 ОСТ 34-10-615-93	36,0	478	250	13,7
21	530У-21 ОСТ 34-10-615-93	45,0	530	250	13,4
22	530К-22 ОСТ 34-10-615-93	45,0	530	250	13,4
23	630У-23 ОСТ 34-10-615-93	60,0	630	250	17,8
24	630К-24 ОСТ 34-10-615-93	60,0	630	250	17,8
25	720У-25 ОСТ 34-10-615-93	75,0	720	300	27,1
26	720К-26 ОСТ 34-10-615-93	75,0	720	300	27,1
27	820У-27 ОСТ 34-10-615-93	95,0	820	400	39,7
28	820К-28 ОСТ 34-10-615-93	95,0	820	400	39,7
29	920У-29 ОСТ 34-10-615-93	115,0	920	400	47,2
30	920К-30 ОСТ 34-10-615-93	115,0	920	400	47,2
31	1020У-31 ОСТ 34-10-615-93	135,0	1020	400	49,4
32	1020К-32 ОСТ 34-10-615-93	135,0	1020	400	49,4
33	1220У-33 ОСТ 34-10-615-93	185,0	1220	500	70,4
34	1220К-34 ОСТ 34-10-615-93	185,0	1220	500	70,4
35	1420У-35 ОСТ 34-10-615-93	260,0	1420	500	73,4
36	1420К-36 ОСТ 34-10-615-93	260,0	1420	500	73,4
37	1620У-37 ОСТ 34-10-615-93	260,0	1620	500	84,3
38	1620К-38 ОСТ 34-10-615-93	260,0	1620	500	84,3

Опоры ОСТ 34-10-615-93

Опоры скользящие и неподвижные для трубопроводов ТЭС и АЭС и коробов пылегазовоздухозаборников ТЭС ОСТ 34-10-615-93

Скользящие и неподвижные опоры ОСТ 34-10-615-93

№

Наименование

Вертикальная нагрузка, кН

Диаметр Дн, мм

Длина опоры, мм

Масса опоры с подушкой, кг
