Опоры ОПП3 подвижные приварные удлиненные ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 57 - 1620 мм
Опоры ОПП3 ГОСТ 14911-82 ОСТ 36-94-83 трубопроводов подвижные предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 1620 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ''Опоры трубопроводов'' ГОСТ 14911-82, ОСТ 36-94-83

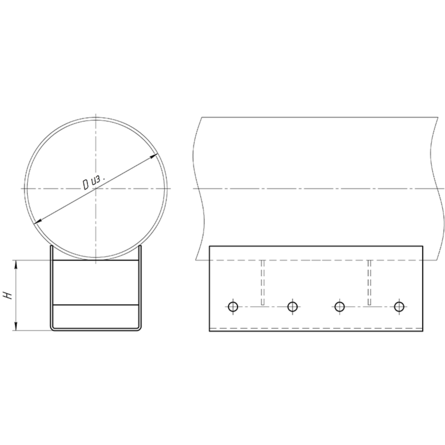

Опора ОПП представляет собой П-образный гнутый профиль, с одним или двумя вваренными в него ребрами, для придания конструкции жесткости. После сборки опоры ОПП покрываются слоем грунта ГФ-021, для защиты от коррозии при хранении или эксплуатации. Детали производятся из сталей марок 3сп5, 20 и 09г2с.
Опоры подвижные ОПП3 изготавливаются высотой 100 и 150 мм.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.
Опоры ОПП3 могут носить следующие обозначения: Опоры ОПП3 ГОСТ 14911-82 подвижные Опоры ОПП3 ОСТ 36-94-83 подвижные
ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ на складе в Москве опоры ОПП3 высотой Н= 100 мм следующих диаметров:
Опоры ОПП3-100.57 ГОСТ 14911-82 Опоры ОПП3-100.76 ГОСТ 14911-82 Опоры ОПП3-100.89 ГОСТ 14911-82 Опора ОПП3-100.108 ГОСТ 14911-82
Пример условного обозначения опоры подвижной ОПП3 высотой 100 мм для трубопровода Ду 89:
Опора ОПП3-100.89 ГОСТ 14911-82
