Опоры ОПХ3 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые
Опоры подвижные хомутовые ОПХ3 ТУ-04698606-001-04, ГОСТ 14911-82, ОСТ 36-94-8.. Подбор по проекту, доставка по РФ.
38 типоразмеров в серии
| Наименование | DN | Dн, мм | Вес, кг | Материал | Цена | Статус |
|---|---|---|---|---|---|---|
| Опора ОПХ3-100.57 хомутовая | 57 | — | 3.5 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.57 хомутовая | 57 | — | 4.4 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.76 хомутовая | 76 | — | 3.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.76 хомутовая | 76 | — | 4.7 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.89 хомутовая | 89 | — | 4.7 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.89 хомутовая | 89 | — | 4.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.108 хомутовая | 108 | — | 4.6 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.108 хомутовая | 108 | — | 5.9 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.114 хомутовая | 114 | — | 4.6 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.114 хомутовая | 114 | — | 5.9 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.127 хомутовая | 127 | — | 4.6 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.127 хомутовая | 127 | — | 5.9 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.133 хомутовая | 133 | — | 5.5 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.133 хомутовая | 133 | — | 7.3 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.140 хомутовая | 140 | — | 5.5 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.140 хомутовая | 140 | — | 7.3 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.159 хомутовая | 159 | — | 7.1 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.159 хомутовая | 159 | — | 8.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.165 хомутовая | 165 | — | 7.1 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.165 хомутовая | 165 | — | 8.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.194 хомутовая | 194 | — | 10.6 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.194 хомутовая | 194 | — | 12.1 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.219 хомутовая | 219 | — | 11.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.219 хомутовая | 219 | — | 13.4 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.273 хомутовая | 273 | — | 16.3 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.273 хомутовая | 273 | — | 18 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.325 хомутовая | 325 | — | 24.4 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.325 хомутовая | 325 | — | 30.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.377 хомутовая | 377 | — | 29.9 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.377 хомутовая | 377 | — | 33.2 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.426 хомутовая | 426 | — | 32.5 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.426 хомутовая | 426 | — | 35.8 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.480 хомутовая | 480 | — | 39.2 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.480 хомутовая | 480 | — | 43.4 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.530 хомутовая | 530 | — | 42.2 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.530 хомутовая | 530 | — | 46.5 кг | — | — | Доступно на заказ |
| Опора ОПХ3-100.630 хомутовая | 630 | — | 65.1 кг | — | — | Доступно на заказ |
| Опора ОПХ3-150.630 хомутовая | 630 | — | 71.2 кг | — | — | Доступно на заказ |
Опоры ОПХ3 подвижные хомутовые удлиненные ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 57 - 630 мм
Опоры подвижные хомутовые ОПХ3 ГОСТ 14911-82, ОСТ 36-94-83 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 630 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ''Опоры трубопроводов'', ГОСТ 14911-82 ОСТ 36-94-83.
Круглые отверстия в корпусе опор ОПХ3 следует выполнять по требованию Заказчика. Опоры выпускаются с вырезом для ''спутника'', либо без него.

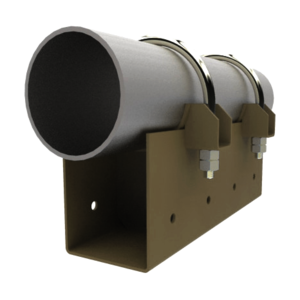

Опора ОПХ состоит из П-образного корпуса опоры изготавливаемого путем штамповки, два хомута и ребра жесткости. Детали производятся из сталей марок 3сп5, ст.10, 20 и 09г2с. Гайка поставляется по ГОСТ 5915—70. Опоры подвижные ОПХ3 выпускаются высотой 100 и 150 мм.
Опоры ОПХ3 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.
Опоры ОПХ-3 могут носить следующие обозначения: Опоры ОПХ-3 хомутовые ГОСТ 14911-82 Опоры хомутовые ОПХ 3 ОСТ 36-94-83
ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Пример условного обозначения опоры подвижной хомутовой ОПХ3 высотой 100 мм для трубопровода Ду57:
Опора ОПХ3-100.57 ГОСТ 14911-82 хомутовая

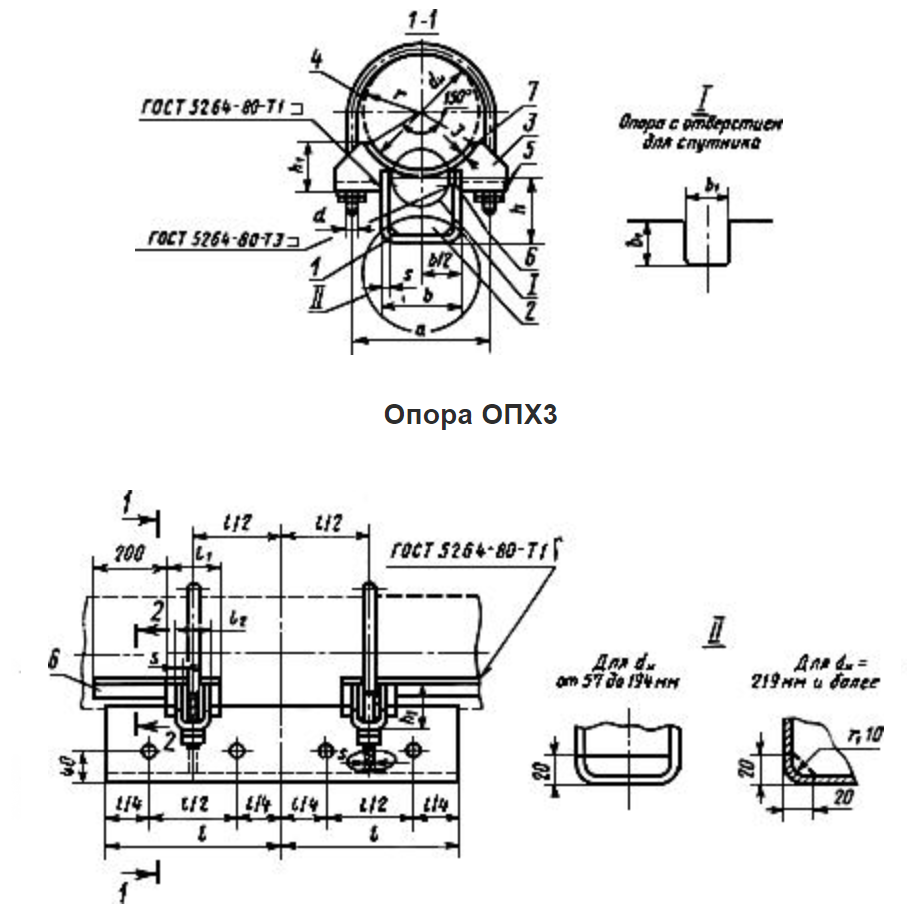

Опора ОПХ3 состоит из: Корпус (удлиненная штампованная скоба) — 1 шт; Ребро — 2 шт. Проушина — 4 шт. Хомут — 2 шт. Подушка — 2 шт. Гайка — 8 шт
