Опоры ОПХ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые
Опоры подвижные хомутовые ОПХ2 ТУ-04698606-001-04, ГОСТ 14911-82, ОСТ 36-94-83.. Подбор по проекту, доставка по РФ.
38 типоразмеров в серии
| Наименование | DN | Dн, мм | Вес, кг | Материал | Цена | Статус |
|---|---|---|---|---|---|---|
| Опора ОПХ2-100.57 | 57 | — | 1.7 кг | — | 598,00 ₽ | В наличии |
| Опора ОПХ2-150.57 | 57 | — | 2 кг | — | 700,00 ₽ | В наличии |
| Опора ОПХ2-100.76 | 76 | — | 1.9 кг | — | 698,00 ₽ | В наличии |
| Опора ОПХ2-150.76 | 76 | — | 2.1 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.89 | 89 | — | 2.9 кг | — | 698,00 ₽ | В наличии |
| Опора ОПХ2-150.89 | 89 | — | 2.3 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.108 | 108 | — | 3.4 кг | — | 1 170,00 ₽ | В наличии |
| Опора ОПХ2-150.108 | 108 | — | 4 кг | — | — | В наличии |
| Опора ОПХ2-100.114 | 114 | — | 3.4 кг | — | 1 250,00 ₽ | Доступно на заказ |
| Опора ОПХ2-150.114 | 114 | — | 4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.127 | 127 | — | 3.4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.127 | 127 | — | 4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.133 | 133 | — | 4.4 кг | — | 1 570,00 ₽ | В наличии |
| Опора ОПХ2-150.133 | 133 | — | 5 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.140 | 140 | — | 4.4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.140 | 140 | — | 5 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.159 | 159 | — | 5.5 кг | — | 1 890,00 ₽ | В наличии |
| Опора ОПХ2-150.159 | 159 | — | 6.3 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.165 | 165 | — | 5.5 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.165 | 165 | — | 6.3 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.194 | 194 | — | 7.8 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.194 | 194 | — | 8.6 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.219 | 219 | — | 8.9 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.219 | 219 | — | 10.2 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.273 | 273 | — | 13.4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.273 | 273 | — | 14.3 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.325 | 325 | — | 20.1 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.325 | 325 | — | 21.8 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.377 | 377 | — | 22.8 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.377 | 377 | — | 24.1 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.426 | 426 | — | 25.1 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.426 | 426 | — | 29.4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.480 | 480 | — | 29.1 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.480 | 480 | — | 32.4 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.530 | 530 | — | 31.9 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.530 | 530 | — | 41.1 кг | — | — | Доступно на заказ |
| Опора ОПХ2-100.630 | 630 | — | 50.5 кг | — | — | Доступно на заказ |
| Опора ОПХ2-150.630 | 630 | — | 55.6 кг | — | — | Доступно на заказ |
Опоры ОПХ2 подвижные хомутовые ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 57 - 630 мм
Опоры ОПХ2 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 57 до 630 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', ГОСТ 14911-82 ОСТ 36-94-83. Опоры ОПХ2 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.Опоры подвижные ОПХ2 выпускаются высотой 100 и 150 мм. Круглые отверстия в корпусе опор ОПХ2 следует выполнять по требованию Заказчика. Опоры выпускаются с вырезом для 'спутника', либо без него. Опоры ОПХ2 производятся из сталей марок 3, 20 и 09г2с. Гайка поставляется по ГОСТ 5915—70.
Опоры ОПХ2 могут носить следующие обозначения: Опоры ОПХ2 хомутовые ГОСТ 14911-82 Опоры хомутовые ОПХ2 ОСТ 36-94-83
Применяются подвижные опоры ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов.ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.Пример условного обозначения опоры подвижной хомутовой ОПХ2 высотой 100 мм для трубопровода Ду57: Опора ОПХ2-100.57 ГОСТ 14911-82 хомутовая

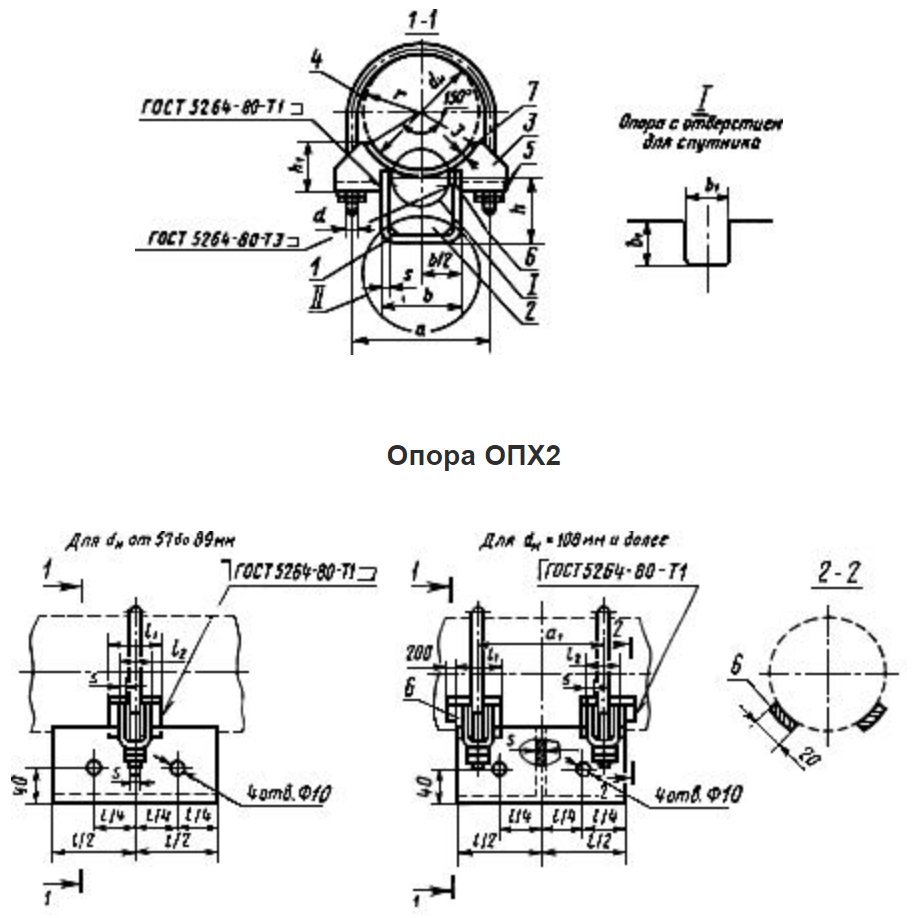

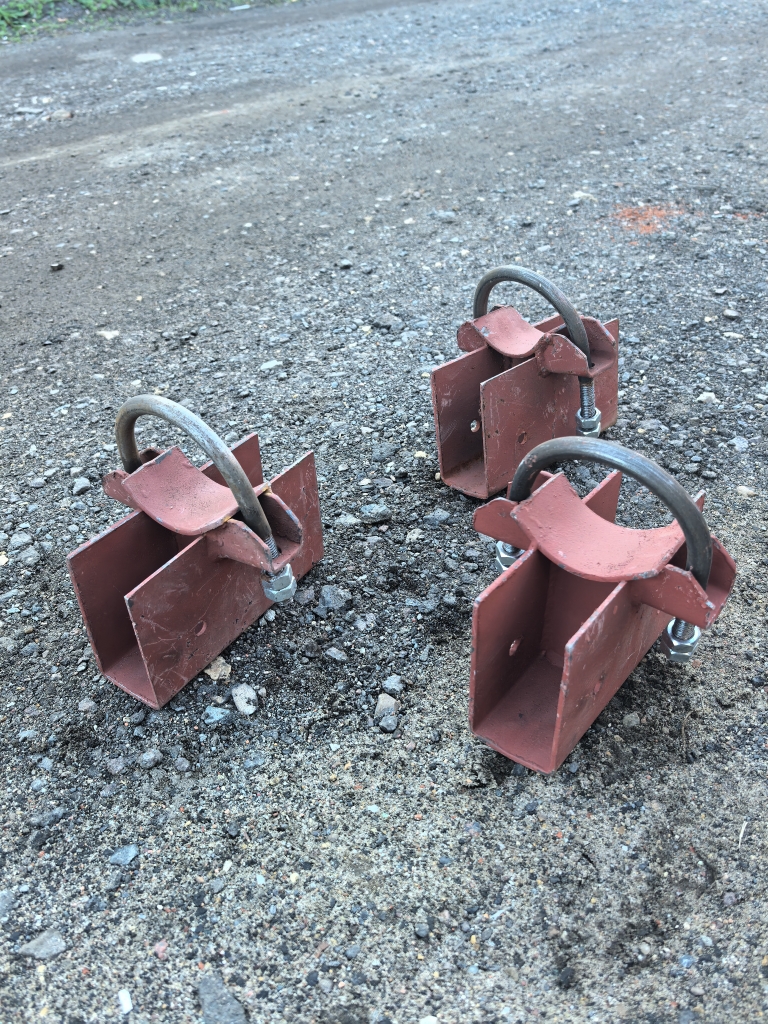

Опора ОПХ2 Ду 57-89 имет один хомута и состоит из:
Корпус — 1 шт; Ребро — 1 шт. Проушина — 2 шт. Хомут — 1 шт. Подушка — 2 шт. Гайка — 4 шт.

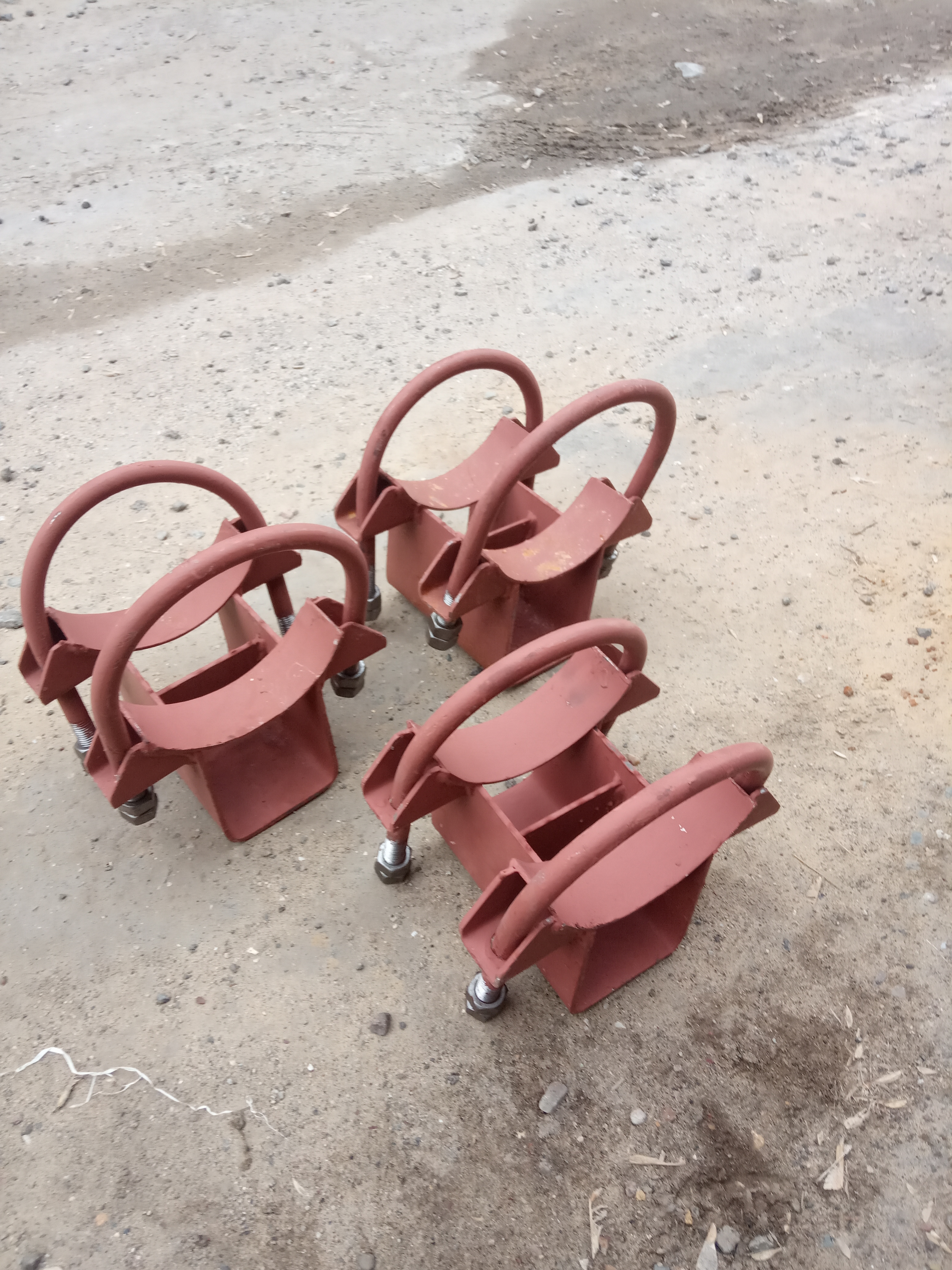

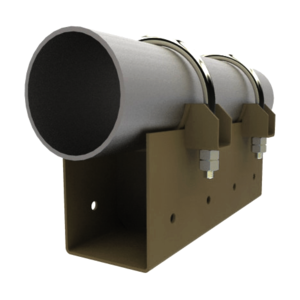

Опора ОПХ2 Ду 108-630 имет два хомута и состоит из:
Корпус — 1 шт; Ребро — 1 шт. Проушина — 4 шт. Хомут — 2 шт. Подушка — 2 шт.Гайка — 8 шт
Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ опоры ОПП2 диаметров с Ду 57 по Ду 219 мм с высотой Н= 100 мм и 150 мм на складе.
