Опоры ОПХ1 подвижные хомутовые ГОСТ 14911-82 ОСТ 36-94-83 для технологических стальных трубопроводов Дн 18 - 48 мм
Опоры ОПХ1 ГОСТ 14911-82 ОСТ 36-94-83 подвижные хомутовые предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 18 до 48мм. Изготавливаются в соответствии с ТУ-04698606-001-04 ''Опоры трубопроводов'', ГОСТ 14911-82, ОСТ 36-94-83.
Круглые отверстия в ребре опор ОПХ1 следует выполнять по требованию потребителя.

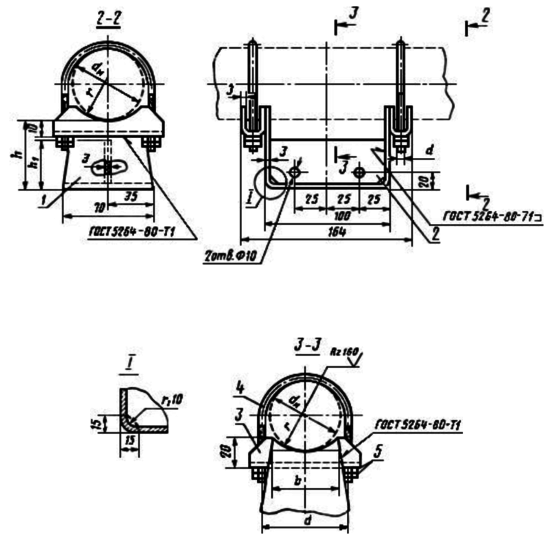

Опора ОПХ состоит из П-образного корпуса опоры изготавливаемого путем штамповки, два хомута и ребра жесткости. Детали производятся из сталей марок 3сп5, ст.10, 20 и 09г2с. Гайка поставляется по ГОСТ 5915—70. Опоры подвижные ОПХ1 выпускаются высотой 70 и 100 мм.
Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред. За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов. Опоры ОПХ1 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода.
ГОСТ 14911-82 (ОСТ 36-94-83) распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
Пример условного обозначения опоры подвижной хомутовой ОПХ1 высотой 100 мм для трубопровода Ду38:
Опора ОПХ1-100.38 ГОСТ 14911-82 хомутовая
ГОСТ 14911-82 ОСТ 36-94-83 распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Ру до 10 МПа. Установка производится на все виды технологических трубопроводов кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах.
