Опоры корпусные хомутовые КХ

Опоры  КХ ОСТ 36-146-88 корпусные хомутовые

Опоры КХ корпусные хомутовые предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 'Опоры трубопроводов'.
Опоры КХ-А11и КХ-А21 корпусные хомутовые диаметром от Ду57 до Ду159 включительно, могут применяться в качестве подвижных и неподвижных опор, а до Ду630 только в качестве подвижных.
Опоры КХ предназначены для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества с температурой от 0 до + 450 С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 С.

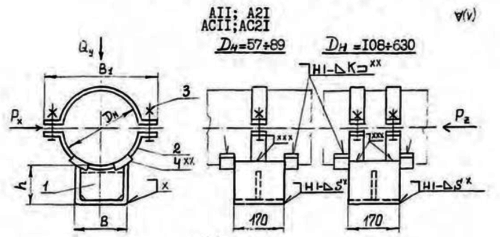

Опоры КХ А11 (А21) и АС11 (АС21) по конструкции являются штампованными (А11/А21) либо сварными (АС11/АС21) корпусами с одним ребром жесткости, с одним или двумя хомутами и комплектом крепежа.
Корпус опоры КХ изготавливается из штампованной скобы с приваренным ребром жесткости. Хомуты привариваются к опоре при монтаже трубопровода, а упоры привариваются к трубе.

Пример условного обозначения опоры КХ с гнутым  корпусом из стали марки 3 для трубопровода Ду 57:
Опора 57-КХ-А11 ОСТ 36-146-88

Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ опоры КХ ОСТ 36-146-88 на складе в Москве следующих типов:

опора 57-КХ-А11, опора 76-КХ-А11, опора 89-КХ-А11, опора 108-КХ-А11

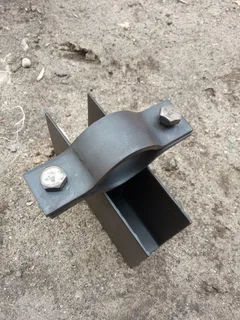

Важно:  Опоры  КХ-А11 (АС11) ОСТ 36-146-88 Ду 57-89  изготавливаются с одниь хлмутом(рис. слева)

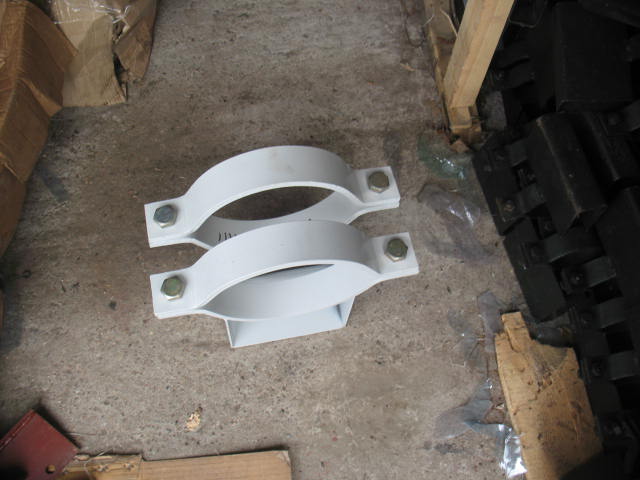

Опоры  КХ-А11 (АС11) ОСТ 36-146-88 Ду 108-530 изготавливаются с двумя хомутами (рис. справа)
