Опоры ФСО2 ТД 1-487-1997.00.000
Опоры подкладные скользящие в футляре на участках, приближенных к углу поворота трассы – ФСО2
ФСО2 - скользящая подкладная опора в футляре, предназначена для установки участках, приближенных к углу поворота трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий.
Опоры ФСО2 защищают от повреждений теплоизоляционное покрытие трубопровода и обеспечивают продольное перемещение трубопровода от температурных деформаций и вибраций там, где оно предусмотренно проектом. Опоры воспринимают только вертикальные нагрузки от массы теплотрасс. Кроме того опоры ФСО2 компенсируют различные технические недочеты проектирования и строительства теплотрасс. Для лучшей работы нередко снабжаются дополнительной защитой от корозий и блуждающих токов. Опоры ФСО2 изготавливаются из горячекатанного листа, с помощью гильотинной резки и приварных сплошным швом хомутов.
Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие. Опоры ФСО2 изготавливаются для труб размером от 57 до 1020 мм и в трех исполнениях в зависимости от высоты башмака: 100мм, 150мм, 200мм.
ФСО2 устанавливаются на опорные подушки ОП с металлическими подкладками, что не дает опоре скользить по бетону, под башмаком опоры следует проложить 2-3 слоя изола с выступом не менее 15 мм в каждую сторону.
Пример обозначения: ФСО2-89/180/377, где 89 - наружный диаметр стальной трубы; 180 - наружный диаметр оболочки-трубы; 377 - диаметр футляра.

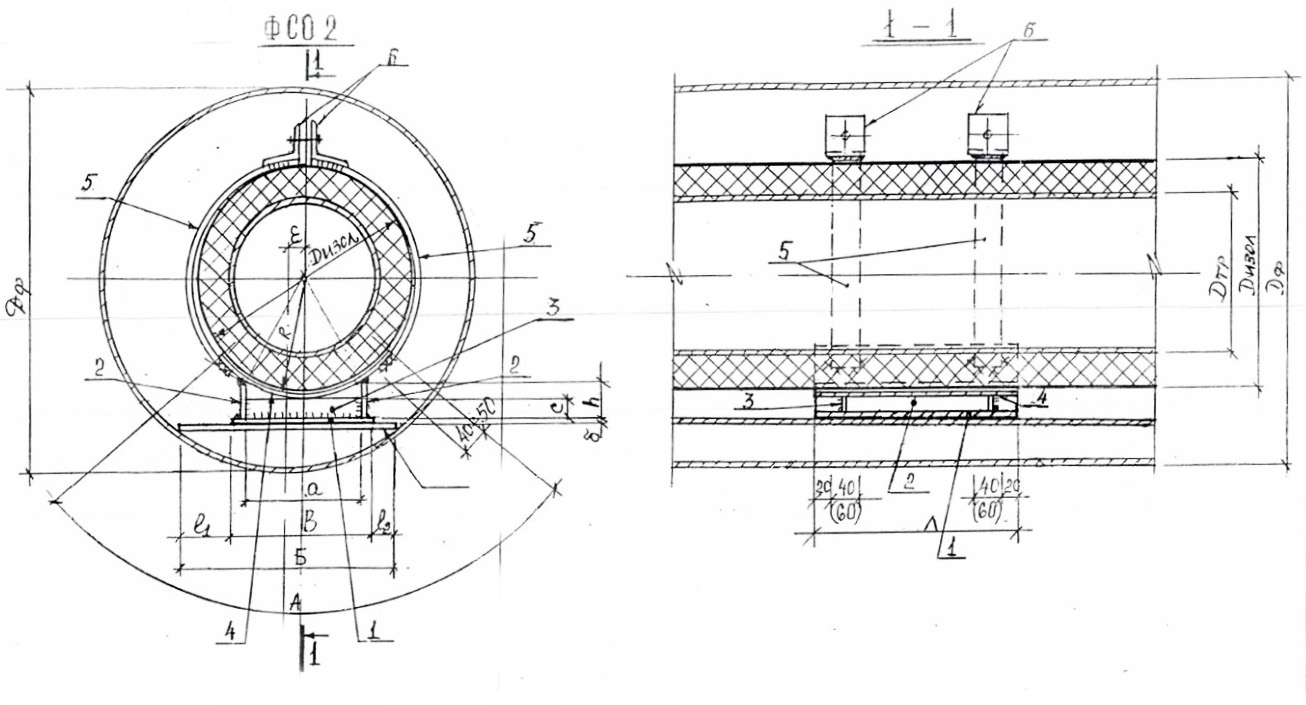

Размеры и конструкция
Дтр – наружный диаметр стальной трубы; Диз - диаметр оболчки-трубы; Дф - диаметр футляра; Б - ширина основания опоры; ᴧ - длина основания опоры.
