Опора ФСО1 - скользящая подкладная опора в футляре, предназначена для установки на прямолинейном участке трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий.
Опоры ФСО1 защищают от повреждений теплоизоляционное покрытие трубопровода и обеспечивают продольное перемещение трубопровода от температурных деформаций и вибраций там, где оно предусмотренно проектом. Опоры воспринимают только вертикальные нагрузки от массы теплотрасс. Кроме того опоры ФСО1 компенсируют различные технические недочеты проектирования и строительства теплотрасс. Для лучшей работы нередко снабжаются дополнительной защитой от корозий и блуждающих токов.
Опоры ФСО1 изготавливаются из горячекатанного листа, с помощью гильотинной резки и приварных сплошным швом хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие.
Опоры ФСО1 изготавливаются для труб размером от 57 до 1020 мм и в трех исполнениях в зависимости от высоты башмака: 100мм, 150мм, 200мм.
Максимальный шаг между опорами трубопроводов в ППУ изоляции составляет: Ду 50 - 5,0м, Ду 70 - 5,5м, Ду 80 - 6,0м, Ду 100 - 7,0м, Ду 125 - 8,0м, Ду 150 - 9,0м.
ФСО1 устанавливаются на опорные подушки (ОП) с металлическими подкладками, что не дает опоре скользить по бетону, под башмаком опоры следует проложить 2-3 слоя изола с выступом не менее 15 мм в каждую сторону.

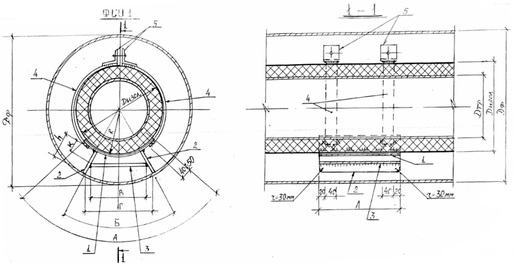

Пример обозначения: ФСО1 108/180/377, где
108 - наружный диаметр стальной трубы;
180 - наружный диаметр оболочки-трубы;
377 - диаметр футляра.
|
