Опоры АПЭ 1382.0 серия 5.908-1

Опоры АПЭ 1382.0 СБ серия 5.908-1 для крепления четырех труб к кирпичной стене Дн 18 - 89 мм

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры АПЭ 1382.0 серия 5.908-1 для крепления четырех труб к кирпичной стене Дн 18 - 89 мм

Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

Опоры АПЭ 1382.0 СБ применяются для крепления к кирпичным стенам четырех трубопроводов установок автоматического пожаротушения.

Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

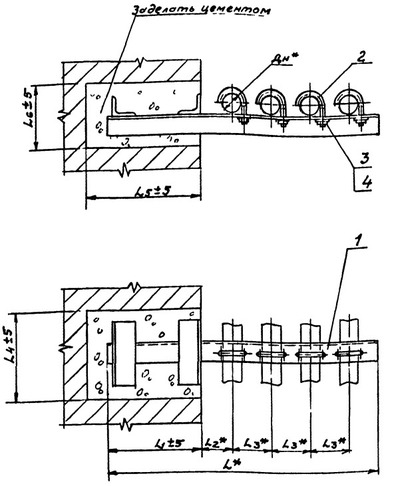

Опоры для крепления труб к кирпичной стене АПЭ 1382.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.

1769856129902-940570875-opora_ape_1382.0_sb_fill_250x177 1769856145218-842107788-opora_ape_1382.0_sb_razmery_fill_400x486

Обозначение	Размеры в мм	Масса, кг
Дн	L	L₁	L₂	L₃	L₄	L₅	L₆
АПЭ 1382.0	18…30	505,0	150,0	60,0	75,0	160,0	120,0	110,0	3,50
АПЭ 1382.0-01	32…48	620,0	200,0	70,0	90,0	170,0	220,0	120,0	3,70
АПЭ 1382.0-02	50…65	825,0	250,0	105,0	125,0	205,0	270,0	145,0	15,10
АПЭ 1382.0-03	70…89	960,0	300,0	125,0	145,0	240,0	320,0	180,0	16,20

Опоры АПЭ 1382.0 серия 5.908-1

Опоры АПЭ 1382.0 серия 5.908-1 для крепления четырех труб к кирпичной стене Дн 18 - 89 мм

Обозначение

Размеры в мм

Масса, кг

Дн

L

L₁

L₂

L₃

L₄

L₅

L₆
