Опоры АПЭ 1381.0 серия 5.908-1

Опоры АПЭ 1381.0 СБ серия 5.908-1 для крепления трех труб к кирпичной стене Дн 18 - 89 мм

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры АПЭ 1381.0 серия 5.908-1 для крепления трех труб к кирпичной стене Дн 18 - 89 мм

Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

Опоры АПЭ 1381.0 СБ применяются для крепления к кирпичным стенам трех трубопроводов установок автоматического пожаротушения (АУПТ).

Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

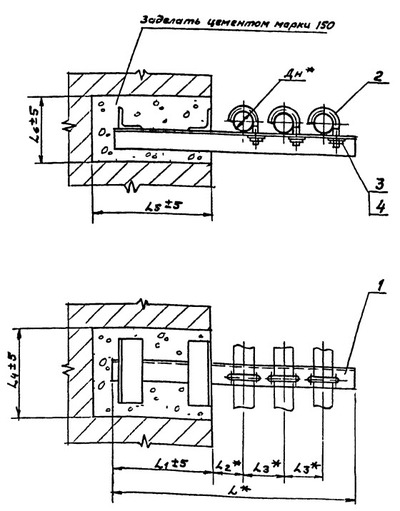

Опоры для крепления труб к кирпичной стене АПЭ 1381.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.

1769845548021-786708635-opora_ape_1381.0_sb_fill_281x200 1769845560614-901533035-opora_ape_1381.0_sb_razmery_fill_400x511

Обозначение	Наружный диаметр трубопровода Дн, мм	Теоритическая масса	Расстояние от оси трубопровода до стены L2, мм	Расстояние между осями трубопроводов L3, мм	Длина опоры L, мм	Глубина заделки опоры L1, мм
АПЭ 1381.0	18...30	2.20 кг.	60	75	430	150 ±5
АПЭ 1381.0-01	32...49	3.20 кг.	70	90	530	200 ±5
АПЭ 1381.0-02	50...65	5.60 кг.	105	125	700	250 ±5
АПЭ 1381.0-03	70...89	9.60 кг.	125	145	765	250 ±5

Опоры АПЭ 1381.0 серия 5.908-1

Опоры АПЭ 1381.0 серия 5.908-1 для крепления трех труб к кирпичной стене Дн 18 - 89 мм
