Опоры АПЭ 1379.0 серия 5.908-1

Опоры АПЭ 1379.0 СБ  серия 5.908-1 для крепления двух труб к кирпичной стене Дн 18 - 48 мм

Цена
Цена по запросу
В наличии
Запрос КП

1 типоразмеров в серии

НаименованиеDNDн, ммВес, кгМатериалЦенаСтатус
Опоры АПЭ 1379.0 серия 5.908-1 —— — —— Нет в наличии

Опоры АПЭ 1379.0 серия 5.908-1 для крепления двух труб к кирпичной стене Дн 18 - 48 мм

Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок. Опоры АПЭ 1379.0 СБ применяются для крепления к кирпичным стенам двух трубопроводов установок автоматического пожаротушения (АУПТ).

Стандартно  опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

Опоры для крепления труб к кирпичной стене АПЭ 1379.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.

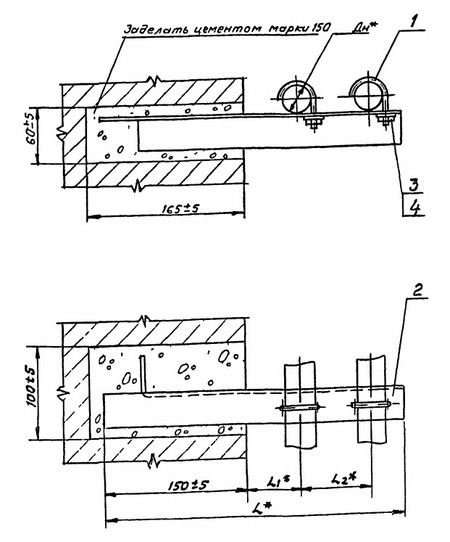

1769844118020-69700069-opora_ape_1379.0_sb_fill_250x179                    1769844133846-6280691-opora_ape_1379.0_sb_razmery_fill_450x542





Обозначение Наружный диаметр трубопровода Дн, мм Теоретическая масса Расстояние от оси трубопровода до стены L1, мм Расстояние между осями трубопроводов L2, мм Длина опоры L, мм Глубина заделки опоры, мм
АПЭ 1379.0 18…30 0.65 кг. 60 75 355 150 ±5
АПЭ 1379.0-01 32…48 0.70 кг. 70 90 390 150 ±5





Сертификат соответствия
PDF, 2.4 MB
Паспорт изделия
PDF, 1.8 MB
Чертёж (DWG)
DWG, 856 KB
ГОСТ Серия 5.908-1
PDF
