Name: Опоры АПЭ 1378.0 серия 5.908-1
Brand: АстронЭнерго
SKU: APE-1378

Опоры АПЭ 1378.0 серия 5.908-1

Опоры АПЭ 1378.0 СБ серия 5.908-1 для крепления трубы к кирпичной стене Дн 50 - 219 мм

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры АПЭ 1378.0 серия 5.908-1 для крепления трубы к кирпичной стене Дн 50 - 219 мм

Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

Опоры АПЭ 1378.0 СБ применяются для крепления к кирпичным стенам трубопроводов установок автоматического пожаротушения

Наружный диаметр прокладываемых трубопроводов Дн 50 – 219 мм

Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

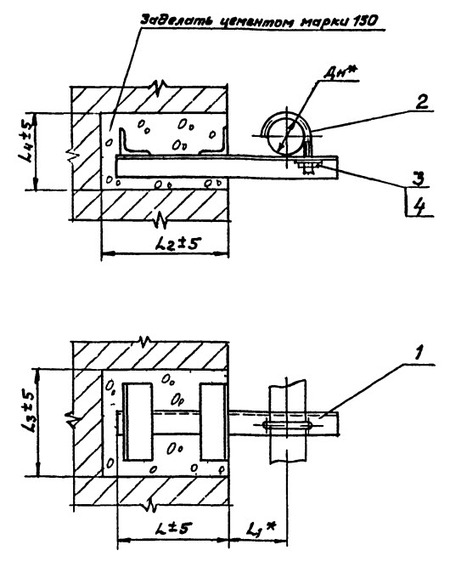

Опоры для крепления труб к кирпичной стене АПЭ 1378.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.

1769842834233-802691107-opora_ape_1378.0_sb_fill_250x180 1769842818020-884580104-opora_ape_1378.0_sb_razmery_fill_450x573

Обозначение	Наружный диаметр трубопровода Дн, мм	Теоретическая масса	Расстояние от оси трубопровода до стены L1, мм	Длина опоры, мм	Глубина заделки опоры L, мм
АПЭ 1378.0	50…65	2.40 кг.	90	328	200 ±5
АПЭ 1378.0-01	70…89	2.80 кг.	125	376	200 ±5
АПЭ 1378.0-02	108…140	4.30 кг.	200	479	250 ±5
АПЭ 1378.0-03	152…159	6.70 кг.	280	618	250 ±5
АПЭ 1378.0-04	219	8.95 кг.	300	673	250 ±5

Опоры АПЭ 1378.0 серия 5.908-1

Опоры АПЭ 1378.0 серия 5.908-1 для крепления трубы к кирпичной стене Дн 50 - 219 мм
