Опоры А14Б 575.000 серия 5.900-7 выпуск 4

Опоры А14Б 575.000 по серии 5.900-7 выпуск 4 подвижные корпусные приварные двухрядные с креплением к стенам, перекрытиям и к полу, для труб с разными диаметрами Ду 100 - 200 мм, Ду1 80 - 150 мм

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Наименование	DN	Dн, мм	Вес, кг	Материал	Цена	Статус
Опоры А14Б 575.000 серия 5.900-7 выпуск 4	—	—	—	—	—	Доступно на заказ

Опоры А14Б 575.000 серия 5.900-7 выпуск 4 подвижные корпусные приварные двухрядные с креплением к стенам, перекрытиям и к полу, для труб с разными диаметрами Ду 100 - 200 мм, Ду1 80 - 150 мм

Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.

Опоры А14Б 575.000 подвижные двухрядные применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 575.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода. Изготовление опоры А14Б 575.000 производится путем выполнения гибки и сварки по ГОСТ 5714-80 электродами тип Э46.

Стандартно опоры А14Б 575.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

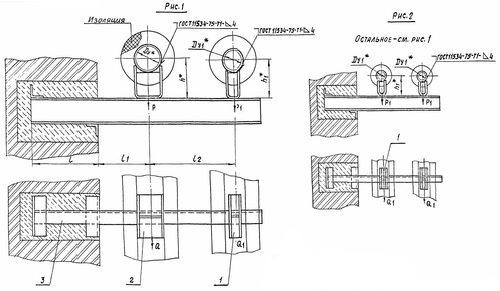

1769579951508-725285457-opora_a14b_575_fill_300x272 1769579964301-754674494-opora_a14b_575_razmery_fill_500x291

означение	Рис.	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтальн.	l₁	l₂
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 575.000	1	100	80	157	107	47	32	195,0	330,0	11,00
А14Б 575.000-01	1	100	80	157	107	47	32	195,0	330,0	12,00
А14Б 575.000-02	1	125	80	220	107	66	32	210,0	345,0	12,80
А14Б 575.000-03	1	125	80	220	107	66	32	210,0	345,0	13,70
А14Б 575.000-04	1	150	80	325	107	97	32	220,0	355,0	13,80
А14Б 575.000-05	1	150	80	325	107	97	32	220,0	355,0	14,90
А14Б 575.000-06	1	200	80	860	107	258	32	260,0	395,0	24,00
А14Б 575.000-07	1	200	80	860	107	258	32	260,0	395,0	25,30
А14Б 575.000-08	2	--	80	--	107	--	32	185,0	320,0	9,14
А14Б 575.000-09	2	--	80	--	107	--	32	185,0	320,0	10,10
А14Б 575.000-10	1	125	100	220	157	66	47	210,0	355,0	13,90
А14Б 575.000-11	1	125	100	220	157	66	47	210,0	355,0	14,90
А14Б 575.000-12	1	150	100	325	157	97	47	220,0	365,0	16,70
А14Б 575.000-13	1	150	100	325	157	97	47	220,0	365,0	18,80
А14Б 575.000-14	1	200	100	860	157	258	47	260,0	405,0	33,60
А14Б 575.000-15	1	200	100	860	157	258	47	260,0	405,0	34,90
А14Б 575.000-16	2	--	100	--	157	--	47	195,0	340,0	13,30
А14Б 575.000-17	2	--	100	--	157	--	47	195,0	340,0	14,30
А14Б 575.000-18	1	150	125	325	220	97	66	220,0	380,0	18,20
А14Б 575.000-19	1	150	125	325	220	97	66	220,0	380,0	19,40
А14Б 575.000-20	1	200	125	860	220	258	66	260,0	420,0	34,00
А14Б 575.000-21	1	200	125	860	220	258	66	260,0	420,0	35,20
А14Б 575.000-22	2	--	125	--	220	--	66	210,0	370,0	16,70
А14Б 575.000-23	2	--	125	--	220	--	66	210,0	370,0	17,70
А14Б 575.000-24	2	--	150	--	220	--	97	220,0	390,0	22,50
А14Б 575.000-25	2	--	150	--	220	--	97	220,0	390,0	23,90
