Name: Опоры А14Б 565.000 серия 5.900-7 выпуск 3
Brand: АстронЭнерго
SKU: A14B-565

Опоры А14Б 565.000 серия 5.900-7 выпуск 3

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры А14Б 565.000 серия 5.900-7 выпуск 3 подвижные корпусные приварные трехрядные с креплением к металлической колонне, для труб с разными диаметрами Ду 65 - 150 мм, Ду1 50 - 100 мм.

Опора А14Б 565.000 СБ Опора подвижная трехрядная.

Подвижные трехрядные опоры А14Б 565.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 3.

Опоры А14Б 565.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см²).

Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

Подвижные трехрядные опоры А14Б 565.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 3.

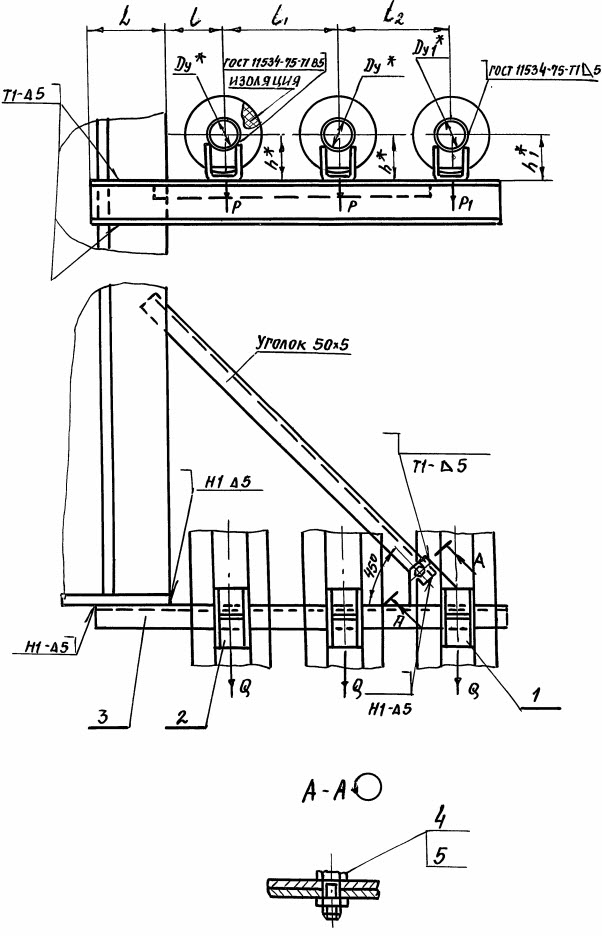

1768804994151-735127616-opora_a14b_565_razmery

Обозначение	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтальн.	L	l	l₁	l₂
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 565.000	65	50	78	51	23,4	15,3	220,0	160,0	270,0	260,0	11,70
А14Б 565.000-01	65	50	78	51	23,4	15,3	220,0	160,0	270,0	260,0	12,60
А14Б 565.000-02	80	50	107	51	32,1	15,3	220,0	185,0	320,0	285,0	14,60
А14Б 565.000-03	80	50	107	51	32,1	15,3	220,0	185,0	320,0	285,0	15,60
А14Б 565.000-04	100	50	157	51	47,1	15,3	250,0	195,0	340,0	295,0	19,14
А14Б 565.000-05	100	50	157	51	47,1	15,3	250,0	195,0	340,0	295,0	20,10
А14Б 565.000-06	125	50	220	51	66	15,3	270,0	210,0	370,0	310,0	21,62
А14Б 565.000-07	125	50	220	51	66	15,3	270,0	210,0	370,0	310,0	22,60
А14Б 565.000-08	150	50	325	51	97,5	15,3	285,0	220,0	390,0	320,0	35,30
А14Б 565.000-09	150	50	325	51	97,5	15,3	285,0	220,0	390,0	320,0	36,40
А14Б 565.000-10	100	80	157	107	47,1	32,1	250,0	195,0	340,0	330,0	21,90
А14Б 565.000-11	100	80	157	107	47,1	32,1	250,0	195,0	340,0	330,0	22,90
А14Б 565.000-12	125	80	220	107	66	32,1	270,0	210,0	370,0	345,0	26,01
А14Б 565.000-13	125	80	220	107	66	32,1	270,0	210,0	370,0	345,0	27,00
А14Б 565.000-14	150	80	325	107	97,5	32,1	285,0	220,0	390,0	355,0	36,20
А14Б 565.000-15	150	80	325	107	97,5	32,1	285,0	220,0	390,0	355,0	37,30
А14Б 565.000-16	125	100	220	157	66	47,1	270,0	210,0	370,0	355,0	35,00
А14Б 565.000-17	125	100	220	157	66	47,1	270,0	210,0	370,0	355,0	36,00
А14Б 565.000-18	150	100	325	157	97,5	47,1	285,0	220,0	390,0	365,0	36,85
А14Б 565.001-19	150	100	325	157	97,5	47,1	285,0	220,0	390,0	365,0	38,02

Опоры А14Б 565.000 серия 5.900-7 выпуск 3

Обозначение

Условный проход, мм

Допускаемые нагрузки, кгс

Размеры, мм

Масса, кг

Вертикальн.

Горизонтальн.

L

l

l₁

l₂

Ду

Ду₁

Р

Р₁

Q

Q₁
