Name: Опоры А14Б 563.000 серия 5.900-7 выпуск 3
Brand: АстронЭнерго
SKU: A14B-563

Опоры А14Б 563.000 серия 5.900-7 выпуск 3

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 563.000 серия 5.900-7 выпуск 3 подвижные корпусные приварные трехрядные с креплением к металлической колонне, для труб с разными диаметрами Ду 65 - 150 мм, Ду1 50 - 100 мм.

Опоры А14Б 563.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

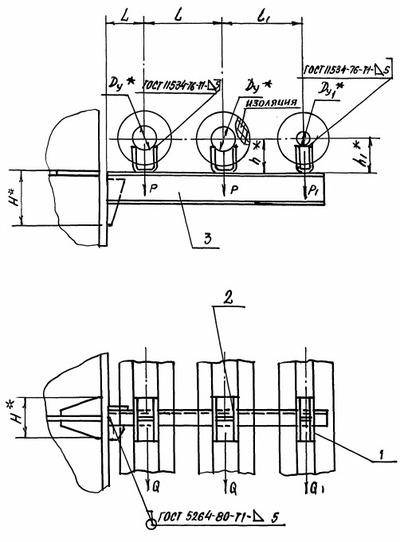

1768467707378-718611965-opora_a14b_563_razmery_fill_400x542

Обозначение	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтальн.	L	l	l₁
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 563.000	65	50	78	51	23	15	160,0	270,0	260,0	8,52
А14Б 563.000-01	65	50	78	51	23	15	160,0	270,0	260,0	9,01
А14Б 563.000-02	60	50	107	51	32	15	185,0	320,0	285,0	11,21
А14Б 563.000-03	60	50	107	51	32	15	185,0	320,0	285,0	11,78
А14Б 563.000-04	100	50	157	51	47	15	195,0	340,0	295,0	16,09
А14Б 563.000-05	100	50	157	51	47	15	195,0	340,0	295,0	16,16
А14Б 563.000-06	125	50	220	51	65	15	210,0	370,0	310,0	18,52
А14Б 563.000-07	125	50	220	51	65	15	210,0	370,0	310,0	19,60
А14Б 563.000-08	150	50	225	51	97	15	220,0	390,0	320,0	26,38
А14Б 563.000-09	150	50	225	51	97	15	220,0	390,0	320,0	27,84
А14Б 563.000-10	100	80	157	107	47	32	195,0	340,0	330,0	16,73
А14Б 563.000-11	100	80	157	107	47	32	195,0	340,0	330,0	17,80
А14Б 563.000-12	125	80	220	107	65	32	210,0	370,0	345,0	21,95
А14Б 563.000-13	125	80	220	107	65	32	210,0	370,0	345,0	23,00
А14Б 563.000-14	150	80	325	107	97	32	220,0	390,0	355,0	28,60
А14Б 563.000-15	150	80	325	107	97	32	220,0	390,0	355,0	30,00
А14Б 563.000-16	125	100	220	157	65	47	210,0	370,0	355,0	23,33
А14Б 563.000-17	125	100	220	157	65	47	210,0	370,0	355,0	24,10
А14Б 563.000-18	150	100	325	157	97	47	220,0	390,0	365,0	30,73
А14Б 563.000-19	150	100	325	157	97	47	220,0	390,0	365,0	32,20

Опоры А14Б 563.000 серия 5.900-7 выпуск 3

Обозначение

Условный проход, мм

Допускаемые нагрузки, кгс

Размеры, мм

Масса, кг

Вертикальн.

Горизонтальн.

L

l

l₁

Ду

Ду₁

Р

Р₁

Q

Q₁
