Name: Опоры А14Б 559.000 серия 5.900-7 выпуск 3
Brand: АстронЭнерго
SKU: A14B-559

Опоры А14Б 559.000 серия 5.900-7 выпуск 3

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 559.000 серия 5.900-7 выпуск 3 подвижные корпусные приварные двухрядные с креплением к металлической колонне, для труб с разными диаметрами Ду 100 - 250 мм, Ду1 100 - 150 мм.

Опоры А14Б 559.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,20,09Г2С.

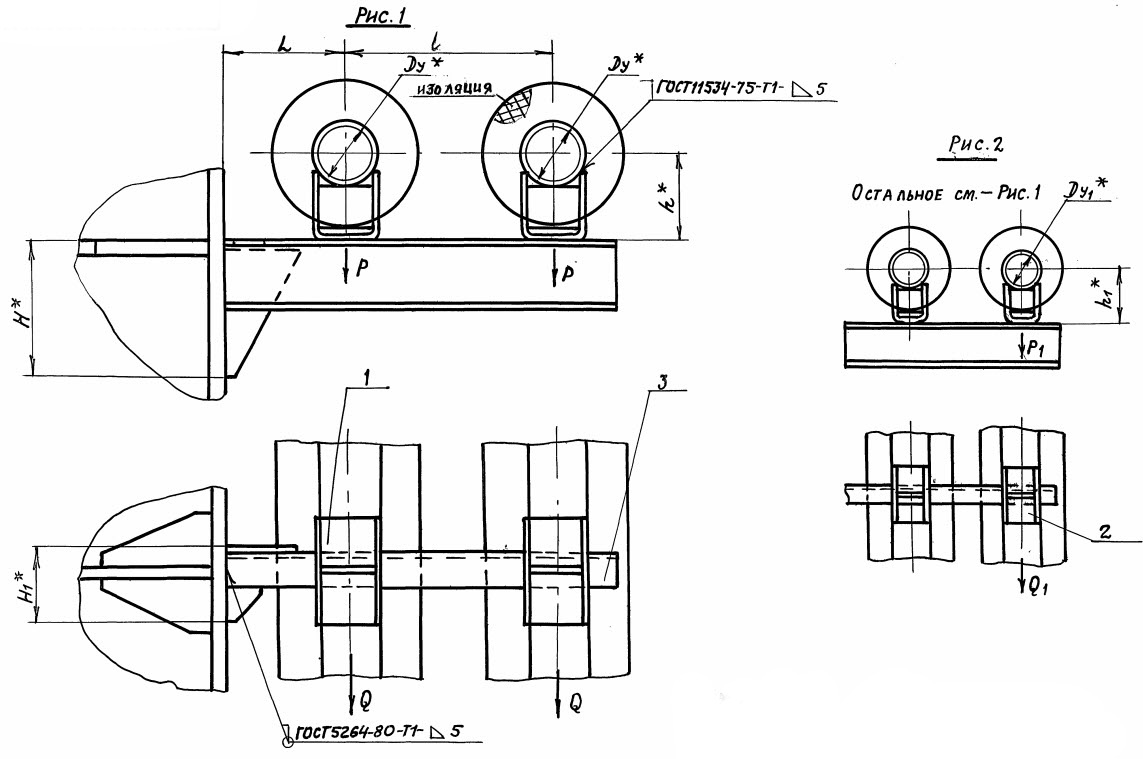

Стандартное покрытие — транспортировочный грунт ГФ-021. 1768455891299-542007089-opora_a14b_559_razmery

Обозначение	Рис.	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтальн.	L	l
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 559.000	1	100	---	157	---	47	---	195,0	340,0	9,20
А14Б 559.000-01	1	100	---	157	---	47	---	195,0	340,0	9,86
А14Б 559.000-02	2	125	100	220	157	66	47,1	195,0	340,0	9,68
А14Б 559.000-03	2	125	100	220	157	66	47,1	195,0	340,0	10,36
А14Б 559.000-04	2	150	100	325	157	97	47,1	210,0	355,0	12,30
А14Б 559.000-05	2	150	100	325	157	97	47,1	210,0	355,0	13,00
А14Б 559.000-06	2	200	100	860	157	258	47,1	220,0	365,0	22,00
А14Б 559.000-07	2	200	100	860	157	258	47,1	220,0	365,0	23,70
А14Б 559.000-08	2	250	100	1153	157	345	47,1	260,0	405,0	27,50
А14Б 559.000-09	2	250	100	1153	157	345	47,1	260,0	405,0	29,30
А14Б 559.000-10	1	125	---	220	---	66	---	290,0	435,0	11,20
А14Б 559.000-11	1	125	---	220	---	66	---	290,0	435,0	11,80
А14Б 559.000-12	2	150	125	325	220	97	66	210,0	370,0	12,89
А14Б 559.000-13	2	150	125	325	220	97	66	210,0	370,0	13,84
А14Б 559.000-14	2	200	125	860	220	258	66	220,0	380,0	22,64
А14Б 559.000-15	2	200	125	860	220	258	66	220,0	380,0	24,36
А14Б 559.000-16	2	250	125	1153	220	346	66	260,0	420,0	28,73
А14Б 559.000-17	2	250	125	1153	220	346	66	260,0	420,0	29,45
А14Б 559.000-18	1	150	---	325	---	97	---	290,0	390,0	14,53
А14Б 559.000-19	1	150	---	325	---	97	---	290,0	390,0	15,49
А14Б 559.000-20	2	200	150	860	325	258	97,5	260,0	430,0	28,30
А14Б 559.000-21	2	200	150	860	325	258	97,5	260,0	430,0	28,00

Опоры А14Б 559.000 серия 5.900-7 выпуск 3

Обозначение

Рис.

Условный проход, мм

Допускаемые нагрузки, кгс

Размеры, мм

Масса, кг

Вертикальн.

Горизонтальн.

L

l

Ду

Ду₁

Р

Р₁

Q

Q₁
