Опоры А14Б 539.000 серия 5.900-7 выпуск 2

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры А14Б 539.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне Ду 50 - 150 мм

Опоры А14Б 539.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 539.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 539.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

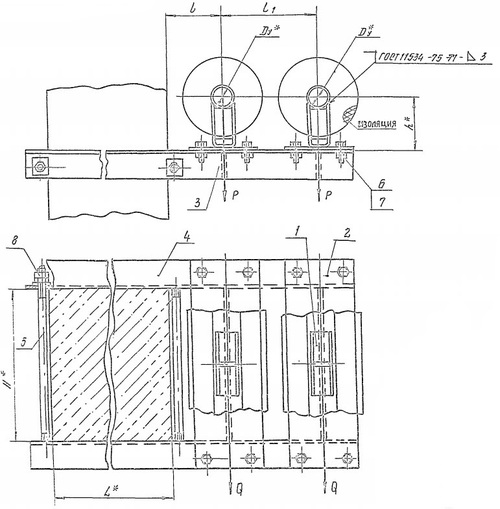

1771738852819-564458612-opora-a14b-539-razmery-fill-500x509

значение	Условный проход Ду, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтал.
Р	Q	L	l	l₁	Н
А14Б 539.000	50	51	15,3	400,0	150,0	230,0	400,0	32,20
А14Б 539.000-01	50	51	15,3	400,0	150,0	230,0	400,0	33,10
А14Б 539.000-02	65	78	23,4	400,0	160,0	250,0	400,0	32,50
А14Б 539.000-03	65	78	23,4	400,0	160,0	250,0	400,0	33,40
А14Б 539.000-04	80	107	32,1	400,0	185,0	300,0	400,0	56,80
А14Б 539.000-05	80	107	32,1	400,0	185,0	300,0	400,0	57,80
А14Б 539.000-06	100	157	47,1	400,0	195,0	320,0	400,0	58,50
А14Б 539.000-07	100	157	47,1	400,0	195,0	320,0	400,0	59,60
А14Б 539.000-08	125	220	66	400,0	210,0	350,0	400,0	61,70
А14Б 539.000-09	125	220	66	400,0	210,0	350,0	400,0	62,70
А14Б 539.000-10	150	325	97,5	400,0	220,0	370,0	400,0	63,50
А14Б 539.000-11	150	325	97,5	400,0	220,0	370,0	400,0	64,90
А14Б 539.000-12	50	51	15,3	600,0	150,0	230,0	400,0	35,00
А14Б 539.000-13	50	51	15,3	600,0	150,0	230,0	400,0	35,90
А14Б 539.000-14	65	78	23,4	600,0	160,0	250,0	400,0	35,10
А14Б 539.000-15	65	78	23,4	600,0	160,0	250,0	400,0	36,00
А14Б 539.000-16	80	107	32,1	600,0	185,0	300,0	400,0	62,90
А14Б 539.000-17	80	107	32,1	600,0	185,0	300,0	400,0	63,80
А14Б 539.000-18	100	157	47,1	600,0	195,0	320,0	400,0	64,80
А14Б 539.000-19	100	157	47,1	600,0	195,0	320,0	400,0	65,80
А14Б 539.000-20	125	220	66	600,0	210,0	350,0	400,0	67,70
А14Б 539.000-21	125	220	66	600,0	210,0	350,0	400,0	68,70
А14Б 539.000-22	150	325	97,5	600,0	220,0	370,0	400,0	69,60
А14Б 539.000-23	150	325	97,5	600,0	220,0	370,0	400,0	70,90
А14Б 539.000-24	50	51	15,3	400,0	150,0	230,0	600,0	41,00
А14Б 539.000-25	50	51	15,3	400,0	150,0	230,0	600,0	41,90
А14Б 539.000-26	65	78	23,4	400,0	160,0	250,0	600,0	41,30
А14Б 539.000-27	65	78	23,4	400,0	160,0	250,0	600,0	42,20
А14Б 539.000-28	80	107	32,1	400,0	185,0	300,0	600,0	65,10
А14Б 539.000-29	80	107	32,1	400,0	185,0	300,0	600,0	66,10
А14Б 539.000-30	100	157	47,1	400,0	195,0	320,0	600,0	66,80
А14Б 539.000-31	100	157	47,1	400,0	195,0	320,0	600,0	67,80
А14Б 539.000-32	125	220	66	400,0	210,0	350,0	600,0	70,30
А14Б 539.000-33	125	220	66	400,0	210,0	350,0	600,0	71,30
А14Б 539.000-34	150	325	97,5	400,0	220,0	370,0	600,0	72,20
А14Б 539.000-35	150	325	97,5	400,0	220,0	370,0	600,0	73,50

Опоры А14Б 539.000 серия 5.900-7 выпуск 2

Опоры А14Б 539.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне Ду 50 - 150 мм
