Name: Опоры А14Б 538.000 серия 5.900-7 выпуск 2
Brand: АстронЭнерго
SKU: A14B-538

Опоры А14Б 538.000 серия 5.900-7 выпуск 2

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 538.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные с креплением к железнобетонной колонне Ду 100 - 250 мм

Опоры А14Б 538.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 538.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 538.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

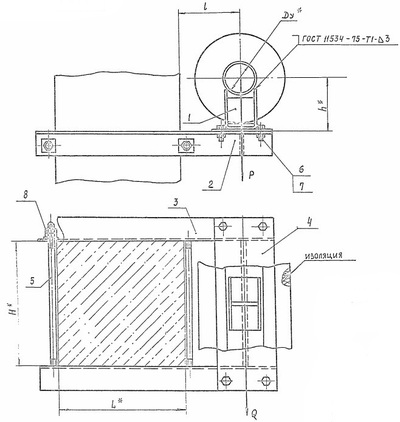

1771738426150-445940785-opora-a14b-538-razmery-fill-400x422

Обозначение	Условный проход Ду, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтал.
Р	Q	L	l	Н
А14Б 538.000	100	157	47,1	400,0	195,0	400,0	22,10
А14Б 538.000-01	100	157	47,1	400,0	195,0	400,0	22,60
А14Б 538.000-02	125	220	66	400,0	210,0	400,0	22,20
А14Б 538.000-03	125	220	66	400,0	210,0	400,0	22,70
А14Б 538.000-04	150	325	97,5	400,0	220,0	400,0	39,30
А14Б 538.000-05	150	325	97,5	400,0	220,0	400,0	40,50
А14Б 538.000-06	200	860	258	400,0	260,0	400,0	45,60
А14Б 538.000-07	200	860	258	400,0	260,0	400,0	45,80
А14Б 538.000-08	250	1153	345,9	400,0	290,0	400,0	45,60
А14Б 538.000-09	250	1153	345,9	400,0	290,0	400,0	46,30
А14Б 538.000-10	100	157	47,1	600,0	195,0	400,0	24,80
А14Б 538.000-11	100	157	47,1	600,0	195,0	400,0	25,30
А14Б 538.000-12	125	220	66	600,0	210,0	400,0	24,90
А14Б 538.000-13	125	220	66	600,0	210,0	400,0	25,40
А14Б 538.000-14	150	325	97,5	600,0	220,0	400,0	45,30
А14Б 538.000-15	150	325	97,5	600,0	220,0	400,0	46,00
А14Б 538.000-16	200	860	258	600,0	260,0	400,0	50,80
А14Б 538.000-17	200	860	258	600,0	260,0	400,0	51,60
А14Б 538.000-18	250	1153	345,9	600,0	290,0	400,0	51,50
А14Б 538.000-19	250	1153	345,9	600,0	290,0	400,0	52,30
А14Б 538.000-20	100	157	47,1	400,0	195,0	600,0	26,60
А14Б 538.000-21	100	157	47,1	400,0	195,0	600,0	27,10
А14Б 538.000-22	125	220	66	400,0	210,0	600,0	26,70
А14Б 538.000-23	125	220	66	400,0	210,0	600,0	27,20
А14Б 538.000-24	150	325	97,5	400,0	220,0	600,0	43,90
А14Б 538.000-25	150	325	97,5	400,0	220,0	600,0	44,60
А14Б 538.000-26	200	860	258	400,0	260,0	600,0	49,60
А14Б 538.000-27	200	860	258	400,0	260,0	600,0	50,50
А14Б 538.000-28	250	1153	345,9	400,0	290,0	600,0	51,30
А14Б 538.000-29	250	1153	345,9	400,0	290,0	600,0	51,40

Опоры А14Б 538.000 серия 5.900-7 выпуск 2

Опоры А14Б 538.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные с креплением к железнобетонной колонне Ду 100 - 250 мм
