Name: Опоры А14Б 537.000 серия 5.900-7 выпуск 2
Brand: АстронЭнерго
SKU: A14B-537

Опоры А14Б 537.000 серия 5.900-7 выпуск 2

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 537.000 серия 5.900-7 выпуск 2 подвижные четырехрядные с креплением к железнобетонной колонне Ду 50 - 100 мм

Опоры А14Б 537.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 537.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 537.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

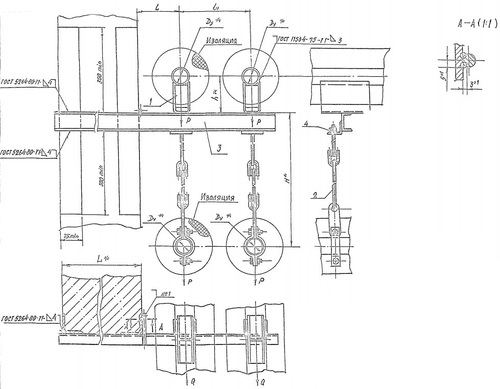

1771735329550-927861133-opora-a14b-537-razmery-fill-500x389

бозначение	Условный проход Ду, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтал.
Р	Q	L	l	l₁
А14Б 537.000	50	51	15,3	400,0	150,0	230,0	11,90
А14Б 537.000-01	50	51	15,3	400,0	150,0	230,0	12,80
А14Б 537.000-02	65	78	23,4	400,0	160,0	280,0	13,50
А14Б 537.000-03	65	78	23,4	400,0	160,0	280,0	14,50
А14Б 537.000-04	80	107	32,1	400,0	185,0	300,0	18,60
А14Б 537.000-05	80	107	32,1	400,0	185,0	300,0	19,60
А14Б 537.000-06	100	157	47,1	400,0	195,0	320,0	23,10
А14Б 537.000-07	100	157	47,1	400,0	195,0	320,0	24,10
А14Б 537.000-08	50	51	15,3	600,0	150,0	230,0	13,30
А14Б 537.000-09	50	51	15,3	600,0	150,0	230,0	14,20
А14Б 537.000-10	65	78	23,4	600,0	160,0	280,0	15,20
А14Б 537.000-11	65	78	23,4	600,0	160,0	280,0	16,20
А14Б 537.000-12	80	107	32,1	600,0	185,0	300,0	21,00
А14Б 537.000-13	80	107	32,1	600,0	185,0	300,0	22,00
А14Б 537.000-14	100	157	47,1	600,0	195,0	320,0	26,00
А14Б 537.000-15	100	157	47,1	600,0	195,0	320,0	27,00

Опоры А14Б 537.000 серия 5.900-7 выпуск 2

Опоры А14Б 537.000 серия 5.900-7 выпуск 2 подвижные четырехрядные с креплением к железнобетонной колонне Ду 50 - 100 мм
