Серия 5.900-7 5.900-7

Опоры А14Б 534.000 серия 5.900-7 выпуск 2

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Наименование	DN	Dн, мм	Вес, кг	Материал	Цена	Статус
Опоры А14Б 534.000 серия 5.900-7 выпуск 2	—	—	—	—	—	Доступно на заказ

Опоры А14Б 534.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные трехрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 80 - 150 мм, Ду1 50 - 100 мм

Опоры А14Б 534.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 534.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 534.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

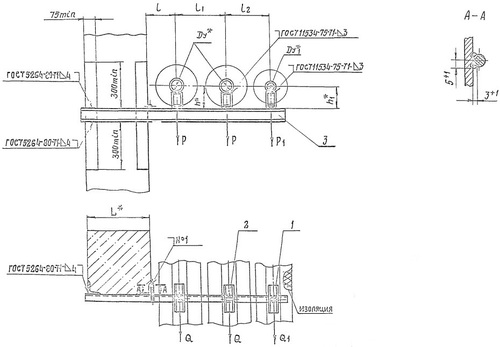

1771734662090-439831140-opora-a14b-534-razmery-fill-500x347

Обозначение	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Горизонтал.	Вертикальн.
Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁	l₂
А14Б 534.000	80	50	107	51	32,1	15,3	400,0	185,0	300,0	265,0	16,50
А14Б 534.000-01	80	50	107	51	32,1	15,3	400,0	185,0	300,0	265,0	17,90
А14Б 534.000-02	100	50	157	51	47,1	15,3	400,0	195,0	320,0	275,0	20,30
А14Б 534.000-03	100	50	157	51	47,1	15,3	400,0	195,0	320,0	275,0	21,80
А14Б 534.000-04	125	50	220	51	66	15,3	400,0	210,0	350,0	290,0	22,20
А14Б 534.000-05	125	50	220	51	66	15,3	400,0	210,0	350,0	290,0	23,70
А14Б 534.000-06	150	50	325	51	97,5	15,3	400,0	220,0	370,0	300,0	29,30
А14Б 534.000-07	150	50	325	51	97,5	15,3	400,0	220,0	370,0	300,0	31,10
А14Б 534.000-08	100	80	157	107	47,1	32,1	400,0	195,0	320,0	310,0	21,90
А14Б 534.000-09	100	80	157	107	47,1	32,1	400,0	195,0	320,0	310,0	23,40
А14Б 534.000-10	125	80	220	107	66	32,1	400,0	210,0	350,0	325,0	25,40
А14Б 534.000-11	125	80	220	107	66	32,1	400,0	210,0	350,0	325,0	26,90
А14Б 534.000-12	150	80	325	107	97,5	32,1	400,0	220,0	370,0	335,0	33,20
А14Б 534.000-13	150	80	325	107	97,5	32,1	400,0	220,0	370,0	335,0	35,10
А14Б 534.000-14	125	100	220	157	66	47,1	400,0	210,0	350,0	335,0	29,00
А14Б 534.000-15	125	100	220	157	66	47,1	400,0	210,0	350,0	335,0	30,50
А14Б 534.000-16	150	100	325	157	97,5	47,1	400,0	220,0	370,0	345,0	34,40
А14Б 534.000-17	150	100	325	157	97,5	47,1	400,0	220,0	370,0	345,0	37,60
А14Б 534.000-18	80	50	107	51	32,1	15,3	600,0	185,0	300,0	265,0	18,60
А14Б 534.000-19	80	50	107	51	32,1	15,3	600,0	185,0	300,0	265,0	20,00
А14Б 534.000-20	100	50	157	51	47,1	15,3	600,0	195,0	320,0	275,0	22,70
А14Б 534.000-21	100	50	157	51	47,1	15,3	600,0	195,0	320,0	275,0	24,20
А14Б 534.000-22	125	50	220	51	66	15,3	600,0	210,0	350,0	290,0	24,80
А14Б 534.000-23	125	50	220	51	66	15,3	600,0	210,0	350,0	290,0	26,30
А14Б 534.000-24	150	50	325	51	97,5	15,3	600,0	220,0	370,0	300,0	32,70
А14Б 534.000-25	150	50	325	51	97,5	15,3	600,0	220,0	370,0	300,0	34,50
А14Б 534.000-26	100	80	157	107	47,1	32,1	600,0	195,0	320,0	310,0	24,60
А14Б 534.000-27	100	80	157	107	47,1	32,1	600,0	195,0	320,0	310,0	26,10
А14Б 534.000-28	125	80	220	107	66	32,1	600,0	210,0	350,0	325,0	28,40
А14Б 534.000-29	125	80	220	107	66	32,1	600,0	210,0	350,0	325,0	29,90
А14Б 534.000-30	150	80	325	107	97,5	32,1	600,0	220,0	370,0	335,0	37,20
А14Б 534.000-31	150	80	325	107	97,5	32,1	600,0	220,0	370,0	335,0	39,10
А14Б 534.000-32	125	100	220	157	66	47,1	600,0	210,0	350,0	335,0	32,50
А14Б 534.000-33	125	100	220	157	66	47,1	600,0	210,0	350,0	335,0	34,00
А14Б 534.000-34	150	100	325	157	97,5	47,1	600,0	220,0	370,0	345,0	40,20
А14Б 534.000-35	150	100	325	157	97,5	47,1	600,0	220,0	370,0	345,0	42,00
