Опоры А14Б 533.000 серия 5.900-7 выпуск 2

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры А14Б 533.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные трехрядные с креплением к железнобетонной колонне Ду 50 - 100 мм

Опоры А14Б 533.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 533.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 533.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

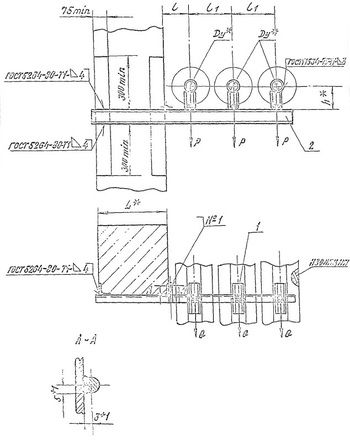

1771658856642-132053913-opora-a14b-533-razmery-fill-350x443

Обозначение	Условный проход Ду, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтал.
Р	Q	L	l	l₁
А14Б 533.000	50	51	15,3	400,0	150,0	230,0	11,40
А14Б 533.000-01	50	51	15,3	400,0	150,0	230,0	12,80
А14Б 533.000-02	65	78	23,4	400,0	160,0	280,0	13,50
А14Б 533.000-03	65	78	23,4	400,0	160,0	280,0	14,90
А14Б 533.000-04	80	107	32,1	400,0	185,0	300,0	19,30
А14Б 533.000-05	80	107	32,1	400,0	185,0	300,0	20,70
А14Б 533.000-06	100	157	47,1	400,0	195,0	320,0	25,50
А14Б 533.000-07	100	157	47,1	400,0	195,0	320,0	27,00
А14Б 533.000-08	50	51	15,3	600,0	150,0	230,0	12,80
А14Б 533.000-09	50	51	15,3	600,0	150,0	230,0	14,20
А14Б 533.000-10	65	78	23,4	600,0	160,0	280,0	15,20
А14Б 533.000-11	65	78	23,4	600,0	160,0	280,0	16,60
А14Б 533.000-12	80	107	32,1	600,0	185,0	300,0	21,80
А14Б 533.000-13	80	107	32,1	600,0	185,0	300,0	23,20
А14Б 533.000-14	100	157	47,1	600,0	195,0	320,0	28,60
А14Б 533.000-15	100	157	47,1	600,0	195,0	320,0	30,10
