Name: Опоры А14Б 532.000 серия 5.900-7 выпуск 2
Brand: АстронЭнерго
SKU: A14B-532

Опоры А14Б 532.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне, с подвеской для второго трубопровода, для труб с разными диаметрами Ду 125 - 250 мм, Ду1 100 - 200 мм

Опоры А14Б 532.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 532.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 532.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

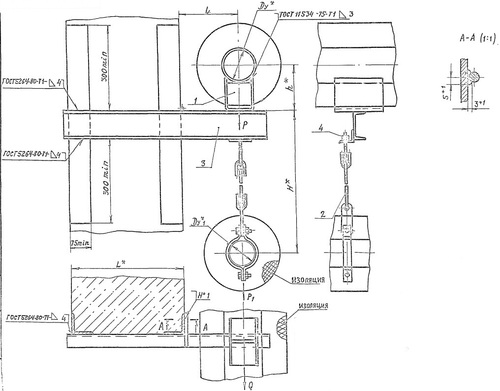

1771656517026-944334630-opora-a14b-532-razmery-fill-500x391

Обозначение	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонт.
Ду	Ду₁	Р	Р₁	Q	L	l
А14Б 532.000	125	100	220	157	66	400,0	210,0	10,30
А14Б 532.000-01	125	100	220	157	66	400,0	210,0	10,80
А14Б 532.000-02	150	100	325	157	97,5	400,0	220,0	12,10
А14Б 532.000-03	150	100	325	157	97,5	400,0	220,0	12,80
А14Б 532.000-04	200	100	860	157	258	400,0	260,0	18,20
А14Б 532.000-05	200	100	860	157	258	400,0	260,0	19,00
А14Б 532.000-06	250	100	1153	157	345,9	400,0	290,0	22,50
А14Б 532.000-07	250	100	1153	157	345,9	400,0	290,0	23,30
А14Б 532.000-08	125	125	220	220	66	400,0	210,0	11,90
А14Б 532.000-09	125	125	220	220	66	400,0	210,0	12,40
А14Б 532.000-10	150	125	325	220	97,5	400,0	220,0	13,70
А14Б 532.000-11	150	125	325	220	97,5	400,0	220,0	14,40
А14Б 532.000-12	200	125	860	220	258	400,0	260,0	19,80
А14Б 532.000-13	200	125	860	220	258	400,0	260,0	20,60
А14Б 532.000-14	250	125	1153	220	345,9	400,0	290,0	24,10
А14Б 532.000-15	250	125	1153	220	345,9	400,0	290,0	24,90
А14Б 532.000-16	200	200	860	860	258	400,0	260,0	26,00
А14Б 532.000-17	200	200	860	860	258	400,0	260,0	26,80
А14Б 532.000-18	125	100	220	157	66	600,0	210,0	12,00
А14Б 532.000-19	125	100	220	157	66	600,0	210,0	12,50
А14Б 532.000-20	150	100	325	157	97,5	600,0	220,0	14,30
А14Б 532.000-21	150	100	325	157	97,5	600,0	220,0	14,90
А14Б 532.000-22	200	100	860	157	258	600,0	260,0	21,30
А14Б 532.000-23	200	100	860	157	258	600,0	260,0	22,10
А14Б 532.000-24	250	100	1153	157	345,9	600,0	290,0	26,50
А14Б 532.000-25	250	100	1153	157	345,9	600,0	290,0	27,30
А14Б 532.000-26	125	125	220	220	66	600,0	210,0	13,60
А14Б 532.000-27	125	125	220	220	66	600,0	210,0	14,10
А14Б 532.000-28	150	125	325	220	97,5	600,0	220,0	15,80
А14Б 532.000-29	150	125	325	220	97,5	600,0	220,0	16,50
А14Б 532.000-30	200	125	860	220	258	600,0	260,0	22,90
А14Б 532.000-31	200	125	860	220	258	600,0	260,0	23,70
А14Б 532.000-32	250	125	1153	220	345,9	600,0	290,0	28,10
А14Б 532.000-33	250	125	1153	220	345,9	600,0	290,0	28,90
А14Б 532.000-34	200	200	860	860	258	600,0	260,0	30,20
А14Б 532.000-35	200	200	860	860	258	600,0	260,0	31,00

Опоры А14Б 532.000 серия 5.900-7 выпуск 2
