Name: Опоры А14Б 529.000 серия 5.900-7 выпуск 2
Brand: АстронЭнерго
SKU: A14B-529

Опоры А14Б 529.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 100 - 150 мм, Ду1 125 - 250 мм

Опоры А14Б 529.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Стандартно опоры А14Б 529.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 529.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

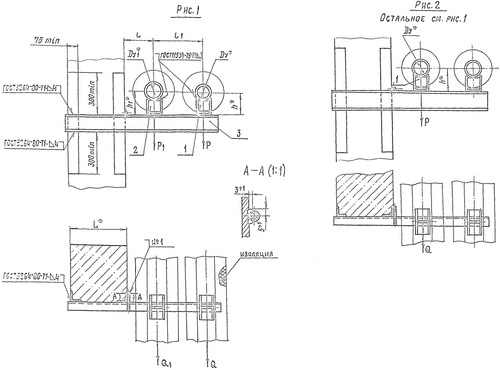

1771596622362-881337406-opora-a14b-529-razmery-fill-500x370

Обозначение	Рис.	Условный проход, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Горизонтал.	Вертикальн.
Ду	Ду₁	Р	Р₁	Q	Q₁	L	l	l₁
А14Б 529.000	1	100	125	157	220	47,1	6,6	400,0	210,0	335,0	14,20
А14Б 529.000-01	1	100	125	157	220	47,1	6,6	400,0	210,0	335,0	15,20
А14Б 529.000-02	1	100	150	157	325	47,1	97,5	400,0	220,0	345,0	16,80
А14Б 529.000-03	1	100	150	157	325	47,1	97,5	400,0	220,0	345,0	18,00
А14Б 529.000-04	1	100	200	157	860	47,1	258	400,0	260,0	385,0	24,90
А14Б 529.000-05	1	100	200	157	860	47,1	258	400,0	260,0	385,0	26,20
А14Б 529.000-06	1	100	250	157	1153	47,1	345,9	400,0	290,0	415,0	32,20
А14Б 529.000-07	1	100	250	157	1153	47,1	345,9	400,0	290,0	415,0	36,50
А14Б 529.000-08	2	125	----	220	----	66	----	400,0	210,0	350,0	16,30
А14Б 529.000-09	2	125	----	220	----	66	----	400,0	210,0	350,0	17,30
А14Б 529.000-10	1	125	150	220	325	66	97,5	400,0	220,0	360,0	18,10
А14Б 529.000-11	1	125	150	220	325	66	97,5	400,0	220,0	360,0	19,20
А14Б 529.000-12	1	125	200	220	860	66	258	400,0	260,0	400,0	27,90
А14Б 529.000-13	1	125	200	220	860	66	258	400,0	260,0	400,0	29,20
А14Б 529.000-14	1	125	250	220	1153	66	345,9	400,0	290,0	430,0	32,50
А14Б 529.000-15	1	125	250	220	1153	66	345,9	400,0	290,0	430,0	33,80
А14Б 529.000-16	2	150	----	325	----	97,5	----	400,0	220,0	370,0	20,90
А14Б 529.000-17	2	150	----	325	----	97,5	----	400,0	220,0	370,0	22,20
А14Б 529.000-18	1	150	200	325	860	97,5	258	400,0	260,0	410,0	31,90
А14Б 529.000-19	1	150	200	325	860	97,5	258	400,0	260,0	410,0	33,40
А14Б 529.000-20	1	100	125	157	220	47,1	6,6	600,0	210,0	335,0	16,30
А14Б 529.000-21	1	100	125	157	220	47,1	6,6	600,0	210,0	335,0	17,30
А14Б 529.000-22	1	100	150	157	325	47,1	97,5	600,0	220,0	345,0	19,30
А14Б 529.000-23	1	100	150	157	325	47,1	97,5	600,0	220,0	345,0	20,50
А14Б 529.000-24	1	100	200	157	860	47,1	258	600,0	260,0	385,0	26,40
А14Б 529.000-25	1	100	200	157	860	47,1	258	600,0	260,0	385,0	29,70
А14Б 529.000-26	1	100	250	157	1153	47,1	345,9	600,0	290,0	415,0	36,00
А14Б 529.000-27	1	100	250	157	1153	47,1	345,9	600,0	290,0	415,0	38,10
А14Б 529.000-28	2	125	----	220	----	66	----	600,0	210,0	350,0	18,70
А14Б 529.000-29	2	125	----	220	----	66	----	600,0	210,0	350,0	19,70
А14Б 529.000-30	1	125	150	220	325	66	97,5	600,0	220,0	360,0	20,00
А14Б 529.000-31	1	125	150	220	325	66	97,5	600,0	220,0	360,0	21,90
А14Б 529.000-32	1	125	200	220	860	66	258	600,0	260,0	400,0	31,90
А14Б 529.000-33	1	125	200	220	860	66	258	600,0	260,0	400,0	33,20
А14Б 529.000-34	1	125	250	220	1153	66	345,9	600,0	290,0	430,0	37,00
А14Б 529.000-35	1	125	250	220	1153	66	345,9	600,0	290,0	430,0	38,30
А14Б 529.000-36	2	150	----	325	----	97,5	----	600,0	220,0	370,0	23,90
А14Б 529.000-37	2	150	----	325	----	97,5	----	600,0	220,0	370,0	25,20
А14Б 529.000-38	1	150	200	325	860	97,5	258	600,0	260,0	410,0	36,40
А14Б 529.000-39	1	150	200	325	860	97,5	258	600,0	260,0	410,0	37,90

Опоры А14Б 529.000 серия 5.900-7 выпуск 2
