Name: Опоры А14Б 528.000 серия 5.900-7 выпуск 2
Brand: АстронЭнерго
SKU: A14B-528

Опоры А14Б 528.000 серия 5.900-7 выпуск 2

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры А14Б 528.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне Ду 50 - 100 мм

Опоры А14Б 527.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Стандартно опоры А14Б 528.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 528.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

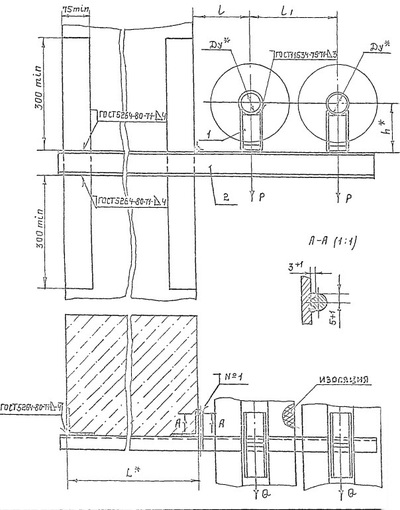

1771593889987-548454564-opora-a14b-528-razmery-fill-400x510

бозначение	Условный проход Ду, мм	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальн.	Горизонтал.
Р	Q	L	l	l₁
А14Б 528.000	50	51	15,3	400,0	150,0	230,0	7,60
А14Б 528.000-01	50	51	15,3	400,0	150,0	230,0	8,50
А14Б 528.000-02	65	78	23,4	400,0	160,0	250,0	7,70
А14Б 528.000-03	65	78	23,4	400,0	160,0	250,0	8,70
А14Б 528.000-04	80	107	32,1	400,0	185,0	300,0	9,30
А14Б 528.000-05	80	107	32,1	400,0	185,0	300,0	10,30
А14Б 528.000-06	100	157	47,1	400,0	195,0	320,0	12,10
А14Б 528.000-07	100	157	47,1	400,0	195,0	320,0	13,10
А14Б 528.000-08	50	51	15,3	600,0	150,0	230,0	8,80
А14Б 528.000-09	50	51	15,3	600,0	150,0	230,0	9,80
А14Б 528.000-10	65	78	23,4	600,0	160,0	250,0	8,80
А14Б 528.000-11	65	78	23,4	600,0	160,0	250,0	9,80
А14Б 528.000-12	80	107	32,1	600,0	185,0	300,0	10,70
А14Б 528.000-13	80	107	32,1	600,0	185,0	300,0	11,70
А14Б 528.000-14	100	157	47,1	600,0	195,0	320,0	13,80
А14Б 528.000-15	100	157	47,1	600,0	195,0	320,0	14,80

Опоры А14Б 528.000 серия 5.900-7 выпуск 2

Опоры А14Б 528.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне Ду 50 - 100 мм
