Name: Опоры А14Б 520.000 серия 5.900-7 выпуск 1
Brand: АстронЭнерго
SKU: A14B-520

Опоры А14Б 520.000 серия 5.900-7 выпуск 1

Цена

Цена по запросу

В наличии

Запрос КП

1 типоразмеров в серии

Опоры А14Б 520.000 серия 5.900-7 выпуск 1 подвижные хомутовые трехрядные с креплением к железнобетонной колонне, с подвеской для третьего трубопровода, для труб с разными диаметрами Ду 80 - 200 мм, Ду1 50 - 100 мм

Опоры А14Б 520.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Стандартно опоры А14Б 520.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 520.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

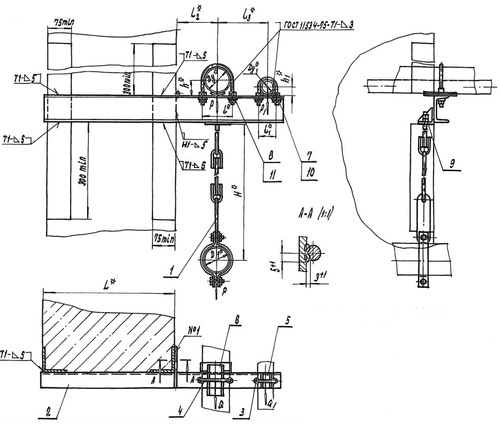

1771568934253-891861282-opora-a14b-520-razmery-fill-500x424

Обозначение	Условный проход	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальные	Горизонтальные	L	l₂	l₃
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 520.000	80	50	72	40	22	12	400,0	130,0	160,0	8,26
А14Б 520.000-01	100	50	120	40	36	12	400,0	140,0	170,0	8,61
А14Б 520.000-02	125	50	175	40	52	12	400,0	155,0	185,0	12,30
А14Б 520.000-03	150	50	266	40	80	12	400,0	170,0	200,0	14,74
А14Б 520.000-04	200	50	590	40	177	12	400,0	200,0	230,0	24,00
А14Б 520.000-05	100	80	120	72	36	22	400,0	140,0	185,0	9,10
А14Б 520.000-06	125	80	175	72	52	22	400,0	155,0	200,0	12,75
А14Б 520.000-07	150	80	266	72	80	22	400,0	170,0	215,0	16,25
А14Б 520.000-08	200	80	590	72	177	22	400,0	200,0	245,0	24,61
А14Б 520.000-09	100	100	120	120	36	36	400,0	140,0	195,0	12,53
А14Б 520.000-10	125	100	175	120	52	36	400,0	155,0	210,0	15,30
А14Б 520.000-11	150	100	266	120	80	36	400,0	170,0	225,0	17,33
А14Б 520.000-12	200	100	590	120	177	36	400,0	200,0	255,0	28,00
А14Б 520.000-13	80	50	72	40	22	12	600,0	130,0	160,0	9,66
А14Б 520.000-14	100	50	120	40	36	12	600,0	140,0	170,0	10,00
А14Б 520.000-15	125	50	175	40	52	12	600,0	155,0	185,0	14,00
А14Б 520.000-16	150	50	266	40	80	12	600,0	170,0	200,0	16,82
А14Б 520.000-17	200	50	590	40	177	12	600,0	200,0	230,0	27,11
А14Б 520.000-18	100	80	120	72	36	22	600,0	140,0	185,0	10,47
А14Б 520.000-19	125	80	175	72	52	22	600,0	155,0	200,0	15,00
А14Б 520.000-20	150	80	266	72	80	22	600,0	170,0	215,0	17,42
А14Б 520.000-21	200	80	590	72	177	22	600,0	200,0	245,0	27,20
А14Б 520.000-22	100	100	120	120	36	36	600,0	140,0	195,0	13,20
А14Б 520.000-23	125	100	175	120	52	36	600,0	155,0	210,0	17,10
А14Б 520.000-24	150	100	266	120	80	36	600,0	170,0	225,0	19,70
А14Б 520.000-25	200	100	590	120	177	36	600,0	200,0	255,0	31,60

Опоры А14Б 520.000 серия 5.900-7 выпуск 1
